Betonielementtilaatat ovat tehdasvalettuja lattia- ja kattopaneeleja, joiden syvyyden läpi kulkee jatkuvat pitkittäiset ontelot, jotka tyypillisesti vähentävät paneelin painoa 30-50 prosenttia verrattuna saman paksuisiin kiinteisiin laattoihin säilyttäen samalla vertailukelpoisen taivutuslujuuden. Nämä paneelit esijännitetään korkealujuuksilla terässäikeillä valmistuksen aikana, kovetetaan valvotuissa olosuhteissa ja toimitetaan valmiina asennettavaksi, jolloin rakenteet voivat saavuttaa selkeät jännevälit. 6-18 metriä ilman välitukia. Rakentajille, jotka arvioivat varastojen, pysäköintirakenteiden, asuintornien tai liikerakennusten lattiajärjestelmiä, ontelot ydinlaatat tarjoavat nopeuden, rakenteellisen tehokkuuden ja kustannusten hallinnan yhdistelmän, joka harvoin sopii paikalleen valetun betonin kanssa.
Mikä tekee ontoista ydinlaatoista eron kiinteistä elementtipaneeleista
Onton ydinlaatan määrittävä piirre on sarja pyöreitä, soikeita tai pisaran muotoisia onteloita, jotka ulottuvat paneelin koko pituudelle. Nämä ytimet muodostetaan suulakepuristuksen tai liukumuotovalun aikana käyttämällä onttoytimeenmuodostajia, jotka vedetään pois betonin kovetessa jättäen jälkeensä jatkuvia kanavia. Tavallinen 200 mm paksu ontto ydinpaneeli voi sisältää viidestä seitsemään sydäntä, joista jokainen on halkaisijaltaan noin 150 mm, mikä poistaa merkittävän määrän betonia, joka muutoin lisäisi kuollutta painoa vaikuttamatta merkittävästi taivutuskykyyn.
Koska ytimet on sijoitettu paneelin neutraaliakselin alueelle, jossa betoni vaikuttaa vähiten taivutuskestävyyteen, tämän materiaalin poistamisella on minimaalinen vaikutus rakenteen suorituskykyyn. Esijännityssäikeet, yleensä halkaisijaltaan 9,5–15,2 mm:n seitsenlankaiset säikeet, sijoitetaan alalaippoihin, joissa jännitysvoimat ovat suurimmat käyttökuormituksen aikana. Tämä tyhjän poikkileikkauksen ja strategisesti sijoitetun esijännitysteräksen yhdistelmä mahdollistaa ontelolaattojen ulottuvan pitkiä matkoja käyttämällä vähemmän materiaalia kuin vastaava kiinteä laatta.
| Laatan paksuus | Onton ytimen paino | Kiinteän laatan paino | Painonpudotus |
|---|---|---|---|
| 150 mm | 220 kg/m² | 360 kg/m² | 39 prosenttia |
| 200mm | 280 kg/m² | 480 kg/m² | 42 prosenttia |
| 300mm | 380 kg/m² | 720 kg/m² | 47 prosenttia |
| 400mm | 490 kg/m² | 960 kg/m² | 49 prosenttia |
Valmistusprosessi valupedistä valmiiksi paneeliksi
Ontelolaatat valmistetaan pitkillä, usein 100–150 metrin pituisilla valupeteillä joko kuivavalupuristus- tai märkävaluliukumuovausmenetelmillä. Suulakepuristuksessa kone liikkuu pohjaa pitkin ja laskee erittäin matalaa betonia ytimen muodostavien putkien ympärille ja tiivistää sitä tärinän ja kairan toiminnan avulla. Slip-forming käyttää hieman kosteampaa seosta ja puhallettavia tai jäykkiä ytimiä, jotka poistetaan koneen edetessä. Molemmat menetelmät tuottavat jatkuvatoimisia paneeleja, jotka leikataan myöhemmin timanttisahoilla haluttuun pituuteen, kun betoni on saavuttanut riittävän lujuuden.
Esijännitys ja kiristyssekvenssi
Ennen betonin sijoittamista esijännityssäikeet kierretään valupedin koko pituudelta ja kiristetään hydraulisilla tunkilla voimiin, jotka ovat tyypillisesti välillä 100-200 kilonewtonia säiettä kohden säikeen koosta ja suunnitteluvaatimuksista riippuen. Säikeet pysyvät jännityksen alaisena, kun betoni valetaan ja kovettuu. Kun betoni saavuttaa noin irrotuslujuuden 28-35 MPa , yleensä 12-18 tunnin kuluessa, kun käytetään höyrykovetusta, säikeet leikataan tai vapautetaan. Tämä siirtää kiristysvoiman betoniin luoden sisäisen puristusjännityksen, joka vastustaa käyttökuormituksen aiheuttamia vetojännitystä.
Kovetus- ja leikkaustoimenpiteet
Höyrykovetuskammiot tai lämmitetyt kannet kiihdyttävät lujuuden kasvua, joten valupetoja voidaan käyttää uudelleen päivittäisessä jaksossa. Säikeen irrotuksen jälkeen paneelit leikataan määrättyihin pituuksiin ja leveyksiin, joihin lisätään tässä vaiheessa lovet, reiät ja viisteet joko sahaamalla tai lisäämällä esteitä ennen valua. Laadunvalvontatarkistukset tässä vaiheessa sisältävät kallistuksen mittauksen, pinnan viimeistelyn tarkastuksen ja mittojen tarkistamisen projektin piirustuksiin ennen paneelien siirtämistä varastopihalle lastausta varten.
Alueen ja kuormituskapasiteetin viitetiedot
Jännityskyky on ontelolaattojen tärkein yksittäinen valintatekijä, ja se riippuu laatan syvyydestä, säikeikuviosta, betonin lujuudesta ja käytetystä kuormituksesta. Seuraavat luvut esittävät yleisesti julkaistuja kapasiteettia lattiasovelluksissa käytettäville standardiputkille, joissa kuormitus on tyypillistä toimisto- ja asuinkäyttöön.
| Laatan syvyys | Säikeiden lukumäärä | Suurin jänneväli | Tyypillinen käyttö |
|---|---|---|---|
| 150 mm | 4 säiettä | 6,5 m | Asuin lattiat |
| 200mm | 6 säiettä | 8,8 m | Toimiston lattiat |
| 250 mm | 8 säiettä | 11,2 m | Vähittäiskauppa- ja parkkipaikat |
| 320 mm | 10 säiettä | 14,6 m | Pitkäjänteiset varastokatot |
| 400mm | 12 säiettä | 18,0 m | Teollisuuden rakenteet |
Näitä lukuja tulee käsitellä lähtökohtana, koska todelliset jännevälit riippuvat valmistajan erityisestä poikkileikkauksen geometriasta, käytetystä betonin puristuslujuudesta (yleensä 40-50 MPa ontotuotannossa) ja sovelluksen edellyttämistä taipumarajoista. Monet valmistajat julkaisevat yksityiskohtaisia kuormitusvälitaulukoita, joissa huomioidaan erikseen sekä päällekkäiset kuollut- että jännitteiset kuorman yhdistelmät, ja rakennesuunnittelijat tyypillisesti tarkistavat taipuman käyttöolosuhteissa murtomomenttikapasiteetin tarkastuksen lisäksi.
Asennussarja paikan päällä
Ontot ydinpaneelit saapuvat paikalle jo kovettuneena ja valmiina sijoitettaviksi, mikä on yksi tärkeimmistä syistä, miksi projektit valitsevat tämän järjestelmän paikoilleen valettujen vaihtoehtojen sijaan. Tyypillinen erektiotiehistö voi sijoittaa väliin 300 ja 500 neliömetriä lattiaa päivässä riippuen nosturin kapasiteetista, paneelin koosta ja työmaan pääsyolosuhteista.
- Tarkista, että laakeripinnat ovat vaakasuorassa ja oikealla korkeudella, säädä tarvittaessa tasaisen paneelin laakerin ylläpitämiseksi
- Nosta paneelit nostosilmukoilla tai paneelin päihin valetuilla säikeennostolaitteilla säilyttäen oikeat takilakulmat
- Aseta paneelit laakeriliuskoille, tyypillisesti neopreenisille tai vastaaville elastomeerisille pehmusteille, joiden molemmissa päissä on tasainen laakerin pituus
- Kohdista paneelien reunat ja säädä etäisyys ennen vierekkäisten paneelien välisten pitkittäisten kiilaurien injektointia
- Aseta vahvistus kiilauriin tarvittaessa ja kaada laasti vierekkäisten paneelien kiinnittämiseksi jatkuvaksi kalvoksi
- Asenna rakenteellinen päällys tarvittaessa, tyypillisesti 50-75 mm teräsbetonia tasoittaaksesi pinnan ja parantaaksesi kalvon toimintaa
- Täydelliset liitokset kehäpalkeissa ja leikkausseinissä projektin rakennepiirustusten mukaan
Laakerin pituus on kriittinen yksityiskohta, joka usein aliarvioidaan. Useimmat koodit vaativat laakerin vähimmäispituuden 75 mm ontelolaatat teräs- tai betonikannattimille, vaikka monet suunnittelijat määrittävät 100 mm tai enemmän turvamarginaalin ja toleranssien mukauttamiseksi. Riittämätön laakerointi voi johtaa paikallisiin halkeamiin tai halkeiluihin paneelien päissä, varsinkin kun paneelit kokevat kallistumista tai lämpöliikettä asennuksen jälkeen.
Betonielementit tarvikkeet Käytetään onttojen ydinjärjestelmien kanssa
Ontto ydinlattiajärjestelmä on harvoin vain laattoja ja laastia. Täydellinen asennus riippuu monista betonielementtitarvikkeista, jotka käsittelevät liitäntöjä, säänkestävyyttä, tukia ja viimeistelyyksityiskohtia. Oikeiden lisävarusteiden valinnalla on suora vaikutus sekä asennuksen nopeuteen että lattia- tai kattokokoonpanon suorituskykyyn pitkällä aikavälillä.
Laakeripehmusteet ja tukinauhat
Laakeripehmusteet sijaitsevat onton ydinlaatan alapuolen ja tukipalkin, seinän tai reunuksen välissä. Nämä yleisesti neopreenista valmistetut elastomeerinauhat jakavat reaktiokuorman tasaisesti ja mukautuvat pieniin kierroksiin ja liikkeisiin siirtämättä pistekuormia betoniin. Vakiopaksuudet vaihtelevat 3 mm:stä 10 mm:iin, ja kovuusluokitukset valitaan odotetun laakerijännityksen perusteella.
Nosto- ja pystytyslaitteistot

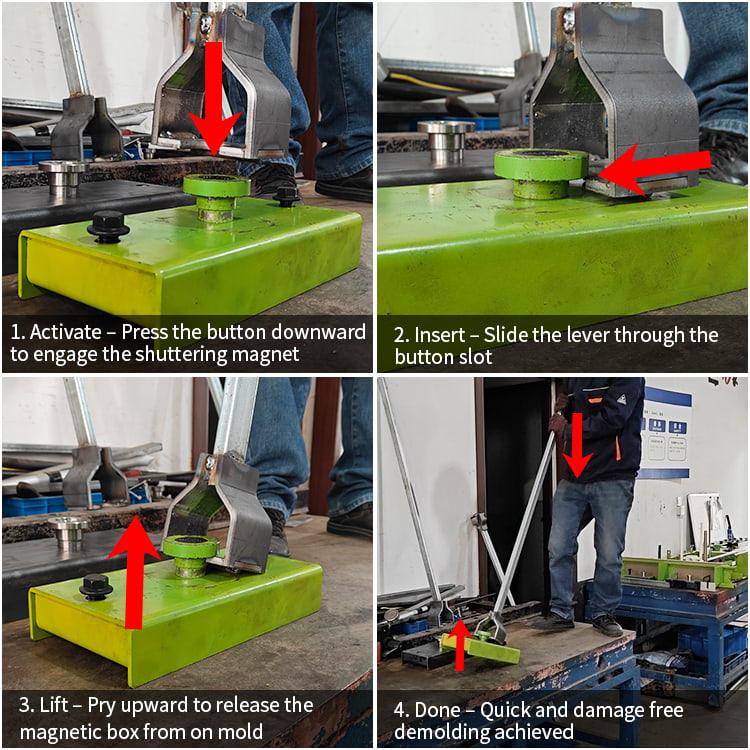

Nostolenkit, nauhanostimet ja upotetut nostoankkurit valetaan paneeleiksi tuotannon aikana turvallisen nosturin käsittelyn mahdollistamiseksi. Asennuksen jälkeen upotetut ankkuritaskut täytetään tyypillisesti kutistumattomalla laastilla tasaisen pinnan ylläpitämiseksi. Reunamuotteja ja päätykappaleita käytetään myös tuotannon aikana sulkemaan ontot ytimet paneelien päissä, mikä estää betonin tai laastin tunkeutumisen tyhjiin pintoihin pinnoituksen aikana.
Saumojen täyteaineet ja laastimateriaalit
Kiilaura-laasti, tyypillisesti kutistumaton sementtimäinen tai polymeerimodifioitu seos, täyttää paneelien väliset pituussaumat ja on välttämätön kuorman jakautumisessa vierekkäisten yksiköiden kesken. Taustatankoja ja tiivisteaineita käytetään kehäliitoksissa ja laajennussaumoissa säänkestävyyden ylläpitämiseksi ja lämpöliikkeen sallimiseksi. Kattosovelluksissa paneelien reunoihin ja läpivienteihin on integroitu lisävalaisimia ja salaojituskomponentteja.
| Lisävaruste | Toiminto | Tyypillinen materiaali |
|---|---|---|
| Laakeripehmusteet | Jaa reaktiokuormat tukiin | Neopreeni elastomeeri |
| Päätykappaleet | Tiivistä ontot ytimet paneelien päistä | Muovi tai betonielementti |
| Kiilaura laasti | Liimaa viereiset paneelit kuorman siirtoa varten | Kutistumaton sementtinen seos |
| Nostoankkurit | Ota nosturin käsittely käyttöön asennuksen aikana | Erittäin lujaa terästä |
| Saumatiiviste | Säänkestävät kehä- ja laajennussaumat | Polyuretaani tai silikoni |
Kustannusarviot ja projektitalous
Ontelolaatat tarjoavat yleensä alhaisemmat asennuskustannukset kuin paikoilleen valetut betonilattiat yli 6 metrin jännevälillä, mikä johtuu suurelta osin alentuneista muotti-, tuki- ja työvoimatarpeista työmaalla. Ontelolevyjen materiaalikustannukset neliömetriä kohti ovat usein 15-25 prosenttia pienempi enemmän kuin vastaava paikallaan valettu laatta, kun otetaan huomioon betonin, muotin, raudoituksen ja pidennetyn rakennusaikataulun yhteenlasketut kustannukset, joita paikallavalujärjestelmät vaativat.
Kuljetuskustannuksista tulee mielekäs tekijä ontelolaattojen pituuden ja painon vuoksi. Useimmat projektit rajoittavat taloudellisen kuljetusmatkan noin 150-250 kilometriin tuotantolaitoksesta ennen kuin kuljetuskustannukset syövät materiaalisäästöjä. Projektit, jotka sijaitsevat lähellä elementtitehdasta, hyötyvät eniten tästä järjestelmästä, kun taas syrjäisten kohteiden on ehkä punnittava onttoja paikallisesti saatavilla olevia vaihtoehtoja, kuten puupalkkeja tai betonipäällysteisiä teräskansia.
Aikataulun vaikutus
Koska ontot ydinpaneelit saapuvat kovettuneena ja valmiina lastattavaksi, lattioilla voidaan usein kävellä muutamassa tunnissa asennuksen jälkeen, jolloin kaupat voivat aloittaa työskentelyn alemmalla tasolla melkein välittömästi. Tätä tiivistettyä aikataulua mainitaan usein ensisijaisena tekijänä valittaessa onttoja hylsyjä monikerroksisissa rakennuksissa, joissa jokainen tallennettu kerrosjakso merkitsee suoraan projektin kokonaiskeston lyhenemistä ja alempia rahoituskustannuksia rakentamisen aikana.
Yleiset sovellukset eri rakennustyypeissä
Ontelolaattoja käytetään monenlaisissa rakennustyypeissä, koska järjestelmä mukautuu hyvin toistuviin lattialevyihin ja standardoituihin lahden kokoihin. Alla olevassa taulukossa on yhteenveto, missä tämä järjestelmä on useimmin määritelty ja miksi.
| Rakennustyyppi | Yhteinen laatan syvyys | Keskeinen etu |
|---|---|---|
| Asuinhuoneistot | 150-200mm | Akustinen massa ja nopea yksikön vaihtuvuus |
| Toimistorakennukset | 200-250mm | Pitkät selkeät jännevälit avoimiin pohjaratkaisuihin |
| Pysäköintirakenteet | 250-320mm | Kestävyys ja minimaalinen huolto |
| Varastot ja logistiikkakeskukset | 300-400mm | Leveät hyllyt hyllyille ja laitteille |
| Kylmävarastot | 250-320mm | Sydämiä voidaan käyttää säteilylämmitys- tai jäähdytyslinjoissa |
Yksi korostamisen arvoinen sovellus on itse onttojen ytimien käyttö palvelukanavina. Joissakin projekteissa sähköputket, pienjännitekaapelointi tai jopa pienet putkistot säteilyjärjestelmiin reititetään ytimien läpi ennen päätyliitosten injektointia, jolloin muutoin hukkaan menneestä tyhjästä tilasta saadaan käyttökelpoinen rakennusinfrastruktuuri. Tämä lähestymistapa vaatii huolellista koordinointia suunnitteluvaiheessa, koska ydintukipisteet on suunniteltava ennen paneelien valua.
Palonkestävyys ja lämpöteho
Betonin luonnollinen palonkestävyys on yksi ontelolaattojen luontaisista eduista, sillä tyypilliset 200 mm:n paneelit saavuttavat palonkestävyysluokituksen 2 tuntia tai enemmän ilman ylimääräistä palosuojausta, riippuen esijännityssäikeiden betonipeitteestä ja sovelletusta erityisestä testausstandardista. Tämä tekee ontoista hylsyjärjestelmistä erityisen houkuttelevia asukkaiden erottamiseen sekakäyttöisissä rakennuksissa tai osastoimiseen pysäköintihallissa asuttujen tilojen alapuolella.
Termisesti ontot ytimet tarjoavat tietyn eristyksen verrattuna samanpaksuisiin kiinteisiin laattoihin, koska onteloihin jääneellä ilmalla on alhaisempi lämmönjohtavuus kuin betonilla. Pelkät ontelolaatat täyttävät kuitenkin harvoin nykyaikaiset vaipan eristysvaatimukset ulkokatto- tai seinäsovelluksissa, joten ne yhdistetään tyypillisesti jäykkien eristyslevyjen, eristettyjen päällysteiden tai eristettyjen paneelijärjestelmien kanssa, kun niitä käytetään rakennuksen vaipassa eikä sisälattiasovelluksissa.
Laatutarkistukset ennen toimitettujen paneelien vastaanottamista
Tarkastukset työmaalla auttavat havaitsemaan ongelmat ennen paneelien asentamista, kun korjaukset ovat paljon helpompia ja halvempia. Keskeisiä seikkoja, jotka on tarkistettava saapuessa, ovat paneelin yleismitat myymälän piirustuksiin nähden, kallistus sallitun toleranssin sisällä (rajoitettu yleensä noin 1 mm:iin jännemetriä kohti useimmissa sovelluksissa), pinnan kunto ilman merkittäviä halkeamia tai kennoa ja vahvistus siitä, että nostokohdat, tukokset ja upotetut levyt vastaavat projektin vaatimuksia.
Camber ja tasauspyörästön camber
Camber, esijännityksestä johtuva lievä ylöspäin suuntautuva keula, on normaalia ja odotettua ontoissa ydinpaneeleissa. Asennuksen kannalta tärkeämpää on vierekkäisten paneelien välinen kallistus, koska suuret erot voivat luoda porrastettuja pintoja, joita on vaikea tasoittaa pelkällä päällysteellä. Valmistajat pyrkivät yleensä pitämään vierekkäisten paneelien välisen kallistuksen 10-15mm samanpituisille ja lataushistoriallisille paneeleille.
Dokumentointi ja jäljitettävyys
Jokaisessa paneelissa on tyypillisesti tunnistusmerkit, jotka osoittavat sen valmistuspäivän, sekoituksen suunnittelun ja sijainnin rakennuksessa, ja joiden tulee vastata asennuspiirustuksia. Tämän jäljitettävyyden ylläpitäminen yksinkertaistaa vianmääritystä, jos asennuksen jälkeen ilmenee suorituskykyyn liittyviä kysymyksiä, ja tukee tarkkoja valmiita tietueita kiinteistönhallinnassa.
