Mitä ovat betonielementtirakenteet ja miksi ne hallitsevat nykyaikaista rakentamista?
Betonielementtirakenteet ovat rakennusosia – seinät, palkit, pilarit, laatat ja paljon muuta –, jotka valmistetaan valvotuissa tehdasolosuhteissa ennen kuljetusta ja asennusta paikan päällä. Tuloksena on rakennusmenetelmä, joka nopeuttaa, laatua ja kustannusten ennustettavuutta on jatkuvasti parempi kuin perinteinen paikkavalettu betoni. Yli 60 % suurista infrastruktuuriprojekteista Euroopassa ja Pohjois-Amerikassa määrittävät nyt betonielementit ensisijaiseksi rakennejärjestelmäksi , ja tämä luku jatkaa nousuaan, kun projektien aikataulut lyhenevät ja työvoimakustannukset nousevat.
Syy, miksi betonielementeistä on tullut varastojen, parkkihallien, siltojen, stadionien ja kerrostalojen selkäranka, on selvä: kun betoni kovettuu tehtaassa tarkan lämpötilan ja kosteuden säädössä, sen puristuslujuus saavuttaa rutiininomaisesti. 5 000 - 8 000 psi — reilusti yli 3 000–4 000 psi:n, joka on tyypillinen kenttävalatulle betonille. Jokainen elementti, joka pitää nämä komponentit paikoillaan, jokainen upotuslevy, ankkuripultti, silmukkasisäke ja nostolaite, kuuluu laajaan betonielementtitarvikkeiden luokkaan, ja oikeiden lisävarusteiden valinta on yhtä tärkeää kuin itse sekoituksen suunnittelu.
Key Takeaway: Tehdasvalmisteinen = tiukemmat toleranssit, nopeammat aikataulut, vahvempi lopullinen rakenne.
Kuinka betonielementtejä valmistetaan
Betonielementtirakenteiden tuotanto noudattaa kurinalaista järjestystä, joka eliminoi useimmat muuttujat, jotka vaivaavat työmaalla kaadettua betonia. Kunkin vaiheen ymmärtäminen selventää, miksi menetelmä tuottaa niin johdonmukaisia tuloksia ja miksi betonielementtien valinnasta suunnitteluvaiheessa - ei rakentamisen aikana - ei voida neuvotella.
Vaihe 1 – Lomakkeen valmistelu ja vahvistaminen
Teräsmuotit, jotka on usein koneistettu ±1/16 tuuman toleransseihin, puhdistetaan, öljytään ja kootaan. Vahvistetut teräshäkit ovat esivalmistettuja ja asetettu sisälle. Tässä vaiheessa kaikki upotettuina betonielementit tarvikkeet — nostoankkurit, liitososat, sähköputkiholkit ja rakenteelliset hitsauslevyt — sijoitetaan ja kiinnitetään ennen betonin kaatamista. Kaikki tuotteet, joiden on oltava valmiissa elementissä, on sijoitettava nyt; sen lisääminen jälkeenpäin vaatii ydintä tai leikkaamista, mikä vahingoittaa rakenteellista eheyttä.
Vaihe 2 – Betonin annostelu ja sijoittaminen
Elementtitehtaiden betoniseosmalleissa käytetään tyypillisesti veden ja sementin välistä suhdetta 0,35–0,45, mikä on huomattavasti pienempi kuin kenttäseoksissa korkean varhaisen lujuuden saavuttamiseksi. Sisäinen tärinä vahvistaa betonin raudoitushäkin ja upotettujen lisävarusteiden ympärille. Jotkut tehtaat käyttävät ulkoista pöytävärähtelyä ohuissa arkkitehtonisissa paneeleissa poistamaan pinnan aukkoja ilman sisäisiä täryttimiä, jotka saattavat syrjäyttää ohuen peitebetonin.
Vaihe 3 – Kovetus
Elementtitehtaissa käytetään höyrykovettuvia, lämpökovettuvia tai nopeutettuja kosteutta sitovia peitteitä päästäkseen 70 % suunnittelulujuudesta 18-24 tunnin sisällä . Tämä nopea lujuuden lisäys mahdollistaa elementtien irrottamisen muodoista ja pinoamisen pihalla yhden tuotantovuoron aikana – sykli on mahdotonta työmaalla kaadetulla betonilla, joka kestää 28 päivää saavuttaa täydellinen suunnittelulujuus ympäristöolosuhteissa.
Vaihe 4 – laadunvalvonta, viimeistely ja pihavarastointi
Ennen kuin mikään elementti poistuu valualustalta, mittatarkastukset, pintatarkastukset ja laitteistotarkastukset varmistavat, että jokainen betonielementtitarvike on paikallaan, oikein sijoitettu ja vahingoittumaton. Elementit varastoidaan sitten pihalla olevalle puuvarastolle toimitusjärjestyksen mukaan kuljetus- ja pystytysikkunaa odottaen.
Betonielementtien tärkeimmät tyypit ja niiden sovellukset
Betonielementtirakenteet sisältävät laajan valikoiman elementtityyppejä, joista jokainen on suunniteltu tiettyä rakenteellista roolia varten. Alla on yleiskatsaus yleisimmistä luokista, niiden palvelemista rakennuksista ja infrastruktuurista sekä tyypillisistä jännevälistä tai kuormitusluokista.
Double-Tee laatat
Käytetään pysäköintirakenteissa ja varaston lattioissa. Vakiojännevälit 40–80 jalkaa ja syvyydet 24–34 tuumaa. Kantavuus tyypillisesti 40 - 100 psf päällekkäinen elävä kuorma.
Ontto-ydinlankut
Asuin- ja toimistolattiajärjestelmien työhevonen. Vakioleveydet 4 ja 8 jalkaa, syvyydet 6 - 16 tuumaa, jännevälit 20 - 50 jalkaa. Tyhjät vähentävät kuollutta kuormaa säilyttäen samalla rakenteellisen syvyyden.
Elementtipylväät ja palkit
Suorakaiteen muotoiset ja L-muotoiset pylväät 12 × 12 - 24 × 24 tuumaa. Käänteiset T-palkit, suorakaiteen muotoiset palkit ja spandrelpalkit muodostavat momenttikehyksen tai yksinkertaisesti tuetun painovoimajärjestelmän.
Elementit seinäpaneelit
Kiinteät, eristetyt sandwich- ja arkkitehtoniset paneelit, joiden paksuus on 5–12 tuumaa. Käytetään kantavina leikkausseininä tai ei-rakenneverhouksina. Saavuttaa R-arvot 20 - 30 vaahtoeristysytimillä.
Siltapalkit
AASHTO I-palkit ja bulb-tee-palkit maanteiden siltoihin. Kattaa 60-160 jalkaa. Suorituskykyiset 8 000 - 12 000 psi:n betoniseokset ovat vakiona pitkän jänteen siltasovelluksissa.
Elementtiportaat ja tasanteet
Täydelliset portaat valettu yhtenä kokonaisuutena integroiduilla tasanteilla. Poistaa monimutkaiset muotit ja vähentää portaiden asennusta päivistä tuntiin käyttämällä vain nosturia ja betonielementtejä liittämiseen.

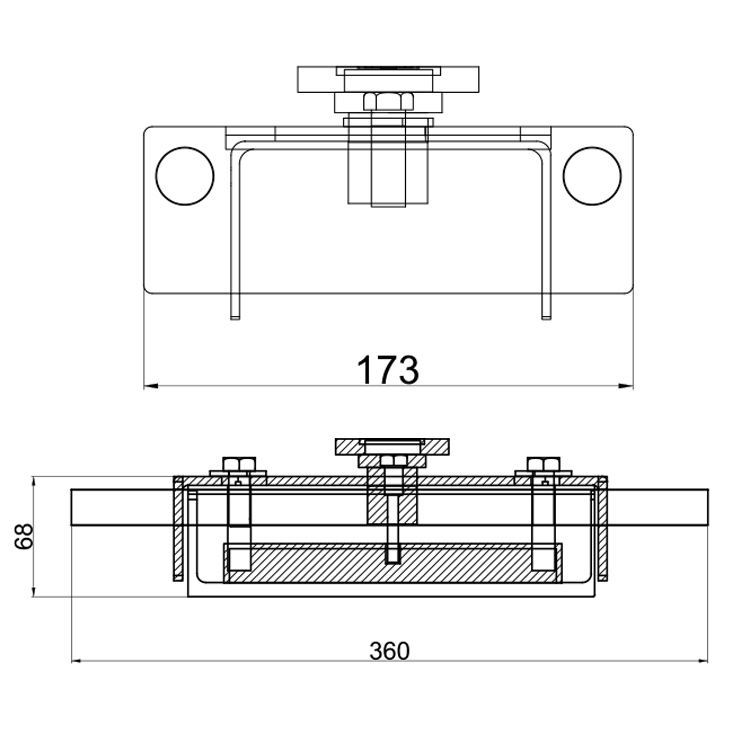

Betonielementtitarvikkeet: laitteisto, joka mahdollistaa rakenteiden rakentamisen
Riippumatta siitä, kuinka tarkasti betonielementti on suunniteltu ja valettu, sen sisään upotetut betonielementtitarvikkeet määräävät, kuinka kyseinen elementti voidaan nostaa, kuljettaa, yhdistää ja integroida kokonaiseksi rakenteeksi. Betonielementtitarvikkeet kattavat laajan valikoiman laitteistotyyppejä, ja jokaisessa kategoriassa on erityiset kuormitusluokitukset, asennusvaatimukset ja yhteensopivuusnäkökohdat.
| Lisävarusteluokka | Toiminto | Tyypillinen työkuorma | Materiaali |
|---|---|---|---|
| Nostoankkurit (holkki, silmukka, kela) | Väliaikainen nosto kuorinnan ja pystytyksen aikana | 1-60 tonnia per ankkuri | Pallorautaa, taottu teräs |
| Upota levyt ja hitsaa levyt | Pysyvät rakenteelliset yhteydet elementtien välillä | 10-200 kipsiä per lautanen | A36 / A572 teräs, kuumasinkitty tai ruostumaton |
| Kelatangot ja -pultit | Kenttäsäädettävät liitännät, verhouskiinnitys | 5-30 kippiä per sauva | Sinkitty tai ruostumaton teräs |
| Laakeripehmusteet | Kuorman siirto ja toleranssin absorptio laakeripesissä | Puristusjännitys 800 - 1500 psi | Neopreeni, HDPE, kuituvahvistettu elastomeeri |
| Silmukka- ja levenevät kartio-osat | Kiinnityspisteet toissijaisille kiinnityksille, julkisivulaitteistolle | 500 paunasta 5 tonniin | Takorauta, teräslanka |
| Esijännitysnauha ja jälkijännityslaitteisto | Betonin esipuristus taivutusjännityksen estämiseksi | 270 ksi nauha, jacked 70-75% UTS:stä | Luokan 270 matalarentouttava nauha |
Nostoankkurit: mitoitus ja turvallisuustekijät
Nostoankkurit ovat tarkastetuimpia betonielementtitarvikkeista, koska irrotuksen tai asennuksen aikana tapahtuva vika on välittömästi katastrofaalinen. Nostoankkurin työkuormarajan (WLL) on otettava huomioon dynaaminen vaikutuskerroin nosturin poiminnan aikana - tyypillisesti vähimmäisturvakerroin 4:1 sovellettu betonin murtumis- ja teräksen vetomurtumistiloihin. 20 tonnin betoniseinäpaneelissa tämä tarkoittaa, että ankkurijärjestelmä on suunniteltava vähintään 80 tonnin kestävälle kuormitukselle, ei vain staattisen paneelin painolle. Takilan kulma vähentää myös kapasiteettia: 60 asteen nostokulma pystysuoraan laskee sallitun kuorman jalkaa kohti noin 87 prosenttiin nimellispystysuorasta kapasiteetista, kun taas 30 asteen kulma laskee sen 50 prosenttiin.
Upota levyt: Liitäntäfilosofia valmiisiin kehyksiin
Betonielementtien väliset rakenteelliset liitännät perustuvat lähes kokonaan raudoitusankkureihin tai nelson-nastoihin hitsattuihin upotuslevyihin. Näiden levyjen suunnittelu noudattaa AISC- ja PCI-ohjeita kiinnittäen erityistä huomiota jännitysliitoksissa tapahtuvaan vääntelyyn ja leikkauskitkaan liitäntätasoissa. Oikein suunniteltu hitsauslevyliitos elementtirakenteessa voi siirtää 150 kipin leikkausvoimaa palkin ja pilarin liitoksen yli niinkin pienellä kuin 8 × 8 tuuman levyllä – edellyttäen, että välilevypino, laastitasku ja kenttähitsaus on tehty ohjeiden mukaisesti. Näiden levyjen galvanointi standardilla ASTM A123 (vähintään 3,9 unssia/ft²) lisää mitattavissa olevaa korroosion kestoa alttiina tai meriympäristössä.
Laakeripehmusteet: Toleranssit ja pitkäaikainen suorituskyky
Jokainen elementtipalkki, kaksois-tee ja ontelolakku lepää laakeripehmusteella, joka siirtää samanaikaisesti pystysuoraa kuormaa ja mukautuu rakenteen käyttöiän aikana tapahtuviin lämpö- ja kutistumisliikkeisiin. Yleisin valinta on 50–60 durometrin kovuuden neopreenityynyt, joiden vakiomitat ovat 4 × 6–8 × 12 tuumaa ja paksuudet 3/8–3/4 tuumaa. PCI Design Handbook -taulukot osoittavat, että 6 × 9 tuuman, 1/2 tuuman neopreenityyny kestää jopa 0,5 tuuman vaakasuuntaista liikettä säilyttäen samalla riittävän puristusjäykkyyden. HDPE-tyynyjä käytetään yhä useammin siltasovelluksiin, joissa tarvitaan pientä kitkaa lämpölaajenemisen mahdollistamiseksi ilman, että ylärakenteeseen muodostuu rajoitusvoimia.
Rakenteelliset liitännät betonielementtirakenteissa
Liitosjärjestelmä on paikka, jossa betonielementit joko toimivat tai epäonnistuvat. Toisin kuin teräsrungoissa, joissa liitokset tehdään pulteilla ja hitsauksilla ulkoilmassa, betonielementtiliitokset sisältävät usein ahtaita tiloja, laastitaskuja ja upotettuja laitteita, joita ei voida tarkastaa saumauksen jälkeen. Yhteyden saaminen oikein ensimmäisellä kerralla ei siis ole neuvoteltavissa.
Elementtiliitossuunnittelua ohjaa kolme laajaa filosofiaa:
- Yksinkertaisesti tuetut painovoimajärjestelmät — palkit lepäävät kielekkeillä tai kulmakielellä siirtäen vain pystysuoraa kuormaa. Yksinkertainen, nopea pystyttää ja sietää erotusta. Käytetään suurimmassa osassa yksikerroksisista teollisuusrakennuksista ja pysäköintirakenteista.
- Momentinkestävät kehykset — Pilari-pilari- ja palkki-pilariliitokset tehdään momentinkestäväksi jälkikiristyksen, saumattujen raudoitustankojen liittimien tai hitsattujen levykokoonpanojen avulla. Saavuttaa sivuttaisliikkeen hallinnan, joka on verrattavissa paikalleen valettuihin kehyksiin seismisen ja tuulen kestävyyden vuoksi.
- Hybridijärjestelmät — yksinkertaisen laakerin kantamat painovoimakuormat, erillisen leikkausseinän tai momenttirungon ytimen käsittelemät sivuttaiset kuormat. Yleisin lähestymistapa keskikerroksisiin asuin- ja sekakäyttöisiin 5–15-kerroksisiin elementtirakennuksiin.
Etenkin injektoitujen liitosten laatu riippuu voimakkaasti betonielementtien valinnasta ja sijoituksesta. Injektoitu holkkiliitin, jota käytetään liittämään kaksi raudoitustankopituutta liitoksen poikki, on kohdistettava ± 1/8 tuuman tarkkuudella, jotta tanko pääsee sisään puhtaasti asennuksen aikana. Kaikki paikan päällä havaitut kohdistusvirheet vaativat tyypillisesti kalliita korjauksia, joihin liittyy mekaanisia ankkureita tai epoksiruiskutusta, jotka molemmat vähentävät liitoksen taipuisuutta alkuperäiseen suunnittelutarkoitukseen verrattuna.
±1/8" Suurin kytkimen kohdistusvirhetoleranssi
4:1 Nostoankkurin vähimmäisturvakerroin
28 päivää Kohteen kaatokovettuminen vs. 18–24 tuntia elementti
8000 psi Tyypillinen elementtivalettu HPC-puristuslujuus
Aikataulun edut: Kuinka betonielementtirakenteet tiivistävät projektin aikajanat
Vakavin yksittäinen argumentti betonielementtien puolesta kaupallisissa ja infrastruktuuriprojekteissa on aikataulujen puristaminen. Elementtien valmistus tapahtuu rinnakkain työmaan valmistelun kanssa – kun perustusta kaivetaan ja kaadetaan, elementtitehdas valmistaa samanaikaisesti rakennerunkoa. Tämä päällekkäisyys yleensä säästää 4-8 viikkoa keskikokoisessa projektissa verrattuna peräkkäiseen cast-in-place -aikatauluun.
Viikot 1–4: Suunnittelun ja myymäläpiirustuksen hyväksyntä
Tietueen insinööri ja levyelementtien suunnittelija tekevät yhteistyötä yhteystietojen, upotuspaikkojen ja betonielementtitarvikkeiden aikataulujen suhteen. Jokainen lisävaruste piirretään, mitoitetaan ja määritellään liikkeen piirustuksissa ennen yksittäisen lomakkeen kokoamista.
Viikot 5–12: Kasvintuotanto
Täysi tuotanto käynnissä. Keskikokoinen elementtitehdas, joka valuttaa 500-800 kuutiometriä viikossa, voi valmistaa rungon 200 000 neliöjalan varastoon 6-8 viikossa. Elementit on sarjanumeroitu ja järjestetty toimitusta varten.
Viikot 8–14: Sivuston perusteet (rinnakkaiset)
Tehdastuotannon ollessa käynnissä työmaan miehistö kaataa alustat, tasopalkit ja pilaripilarit. Elementtitehtaan piirustuksista johdetut ankkuripulttimallit varmistavat, että pilarin pohjalevyt ja tappiliitokset ovat kohdakkain elementtien saapuessa.
Viikot 13–18: Erektio
Hyvin organisoitu pystytystyöryhmä yhdellä 150 tonnin tela-alustaisella nosturilla voi asettaa 20–40 pääelementtiä päivässä. Viisikerroksinen 1 200 paikan pysäköintirakenne valmistuu rakenteellisesti 10-14 työpäivässä nosturiaika – nopeus, jota on mahdoton lähestyä paikallaan valettuilla menetelmillä.
Viikot 18–22: Saumaus, hitsaus ja viimeistely
Kenttätyöntekijät suorittavat saumausliitokset, kenttähitsaukset upotuslevyissä, saumatiivisteet ja kaikki arkkitehtoniset viimeistelyt. Rakenne on täysin suljettu ja säätiivis paljon aikaisemmin kuin vastaava paikallaan valettu rakenne.
Betonielementtirakenteet vs. paikallaan valetut: suora vertailu
Valinta elementti- ja paikkavaletun betonin välillä ei ole koskaan yksinkertaista, mutta seuraava vertailu kattaa mittoja, jotka ovat tärkeimmät omistajille, urakoitsijoille ja rakennesuunnittelijoille, jotka tekevät päätöksen.
| Mitat | Betonielementti | Paikalla valuva betoni |
|---|---|---|
| Puristusvoima | 5 000–12 000 psi tyypillinen | 3000-5000 psi tyypillinen |
| Mitatal Tolerance | ±1/8 - ±1/4 tuumaa | ±1/4 - ±3/4 tuumaa |
| Aikataulu (rakenteellinen runko, 200k sf varasto) | 10-14 päivää erektio | 8-14 viikkoa muovaus/kaataminen |
| Sääriippuvuus | Matala – kuivattu tehtaalla | Korkea – kylmä ja kuuma sää vaativat suojaa |
| Suunnittelun joustavuus | Toistuva geometria optimaalinen; mukautetut muodot mahdollisia premium-hintaan | Suuri joustavuus monimutkaisiin, kaareviin tai epäsäännöllisiin geometrioihin |
| Sivuston työ | Matala – pääasiassa nosturi- ja liitosryhmät | Korkea - muotoilu, sijoittaminen, viimeistely, kuorinta |
| Laadunvalvonta | PCI-laitoksen sertifiointi, päivittäinen QC-testaus | Riippuu kenttäolosuhteista ja tarkastajien läsnäolosta |
Esijännitetty betonielementti: miten esi- ja jälkikiristys toimivat
Jännitteen ja betonielementtien yhdistelmä on yksi tehokkaimmista työkaluista rakennesuunnittelussa. Puristamalla betonin esipuristamalla ennen käyttökuormitusta, insinöörit voivat tehokkaasti eliminoida vetomurtuman, joka on betonin ensisijainen huononemismuoto, ja saavuttaa jännevälit, jotka olisivat rakenteellisesti mahdottomia tai taloudellisesti epäkäytännöllisiä tavanomaisesti vahvistetuilla osilla.
Esikiristys: tavallinen esivalmistettu lähestymistapa
Esijännitetyssä betonielementissä lujat teräsnauhat venytetään valupedin päissä olevien tukien väliin ennen betonin asentamista. Säikeet – tyypillisesti luokan 270 matalan rentoutumisen, halkaisija 0,5 tai 0,6 tuumaa – nostetaan noin 70 % murtolujuudesta eli noin 189 000 psi . Betoni asetetaan sitten jännitettyjen säikeiden ympärille. Kun betoni saavuttaa riittävän lujuuden, säikeet vapautuvat ja esipuristus siirtyy elementtiin sidoksen avulla. Tällä menetelmällä valmistetaan ontelolaankkuja, kaksoispuikkoja, siltapalkkeja ja esijännitettyjä seinäpaneeleja käytännöllisesti katsoen kaikissa maailman elementtitehtaissa.
Elementtien jälkikiristys

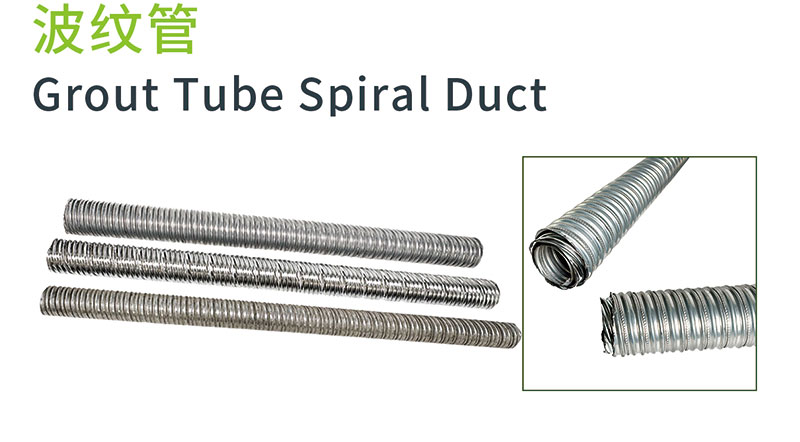

Jälkikiristyslaitteistot – kanavat, ankkurit, liittimet ja trumpettilevyt – edustavat erikoistunutta betonielementtitarvikkeiden luokkaa, jota käytetään kun esijännitys on kohdistettava elementin pystyttämisen jälkeen tai kun elementit useista elementtielementeistä on liitettävä jatkuvaksi rakenneyksiköksi. Segmenttisiltarakentamisessa esimerkiksi käytetään tyypillisesti 8–12 jalkaa pitkiä elementtielementtejä, jotka kootaan ja jälkijännitetään 200–400 jalan jatkuviksi palkkeiksi. Jokainen jälkikiristysjänne voi kantaa 300-1500 kipin esijännitysvoimaa säikeiden lukumäärästä ja geometriasta riippuen.
Pitkäaikaiset esijännityshäviöt
Insinöörien on otettava huomioon esijännityshäviöt säikeiden mitoitusta ja nostokuormaa määrittäessään. Tärkeimmät häviön lähteet esijännitetyn elementin käyttöiän aikana ovat:
- Joustava lyhennys — välitön menetys säikeen irtoamisen yhteydessä, tyypillisesti 6–8 % esijännitettyjen elementtien alkuperäisestä esijännityksestä
- Hiipiä — ajasta riippuva muodonmuutos jatkuvassa kuormituksessa, mikä vastaa 5–12 % tehokkaasta esijännityksestä 50 vuoden käyttöiän aikana
- Kutistuminen — tilavuuden pieneneminen betonin kuivuessa, mikä lisää 4–8 %:n hävikkiä
- Teräs rentoutuminen — säikeen jännityksen asteittainen häviäminen jatkuvassa jännityksessä, noin 2 % vähärelaksoituneessa säikeessä yli 50 vuoden ajan
Pitkän aikavälin kokonaishäviöt vaihtelevat tyypillisesti välillä 15-25 % alkuperäisestä nostovoimasta. Tämä tarkoittaa, että 33 000 paunaan nostettu säie on suunniteltava kestämään 25 000 - 28 000 paunaa oleva tehokas esijännitys koko suunnittelun käyttöiän ajan – ja poikkileikkauksen suunnittelussa on otettava huomioon pienempi esipuristus murtumismomentteja ja taipumia laskettaessa.
Betonielementtien seisminen suunnittelu
Betonielementtien käyttäytymistä seismisessä kuormituksessa on tutkittu intensiivisesti sen jälkeen, kun vuoden 1971 San Fernandon maanjäristys ja 1994 Northridgen maanjäristys paljasti heikkouksia varhaisissa elementtirakenteissa. Insinööriyhteisö vastasi merkittävillä edistysaskelilla liitäntöjen suunnittelussa, kalvojen yksityiskohdissa ja seismisessä testausohjelmissa – erityisesti PRESSS (PREcast Seismic Structural Systems) -tutkimusohjelma, joka jatkui vuosina 1991–2001.
PRESSS-ohjelma osoitti, että asianmukaisesti yksityiskohtaiset elementtielementit vastaavat tai ylittävät paikalleen valettujen betonirunkojen taipuisuuden. PRESSSissä kehitetty saumausseinäjärjestelmä käytti liimaamatonta jälkikiristystä esivalettujen leikkausseinäpaneelien läpi. itsekeskeinen käyttäytyminen — rakennus keinuu seinän ja perustusten välisellä rajapinnalla seismisen kuormituksen alaisena, mutta palaa umpikujaan, kun maanjäristys lakkaa, ja jäljelle jää mahdollisimman vähän ajautumista. Täysi viisikerroksinen elementtirakenne testattiin 60 prosentilla täydestä mittakaavasta UC San Diego Structural Laboratoryssa, ja se osoitti alle 0,1 prosentin jäännösliikkeet testauksen jälkeen suunnittelutason maanjäristysliikkeissä.
Nykyiset ASCE 7- ja ACI 318 -määräykset sallivat betonielementtirakenteet seismisen suunnittelukategorian D (korkea seisminen) mukaan edellyttäen, että liitännät ja kalvot ovat yksityiskohtaisia, jotta ne noudattavat sitkeitä elementtirakenteita erikoismomenttikehystä tai betonielementtejä. Keskeisiä vaatimuksia ovat:
- Saumattujen holkkiliitosten tulee osoittaa tangon myötölujuudesta 125 % vetokokeissa ennen käyttöä rakennustöissä
- Esivaletut kalvoliitännät on suunniteltava käyttämällä kalvoseismisen suunnittelumenetelmää (DSDM) voimanvahvistuskertoimilla 1,0–1,5 kalvoluokituksen mukaan
- Kalvon reunoilla olevissa jänne- ja kollektoriliitännöissä on vahvistettu kalvovoimia, jotka usein säätelevät betonielementtitarvikkeiden mitoitusta paneelien ja paneelien liitoksissa
- Kaikki seismisen voimankestävän järjestelmän betonielementtitarvikkeet on suunniteltava ASCE 7:n taulukossa 12.2-1 määritellyille materiaalilujuuksille ja ylilujuuskertoimelle omega-nolla
Yleisiä virheet betonielementtien lisätarvikkeiden määrittelyssä ja niiden välttäminen
Kokeneet elementti-insinöörit ja urakoitsijat tunnistavat johdonmukaisesti samat virheluokat projekteista, jotka johtavat kenttäongelmiin, korjauskustannuksiin tai aikatauluviiveisiin. Useimmat niistä juontavat juurensa lisävarusteiden määrittelyyn ja suunnittelun aikana tehtyihin koordinointipäätöksiin – kauan ennen betonin kaatamista.
01
Lisävarusteiden määrittäminen betonipeitettä tarkistamatta

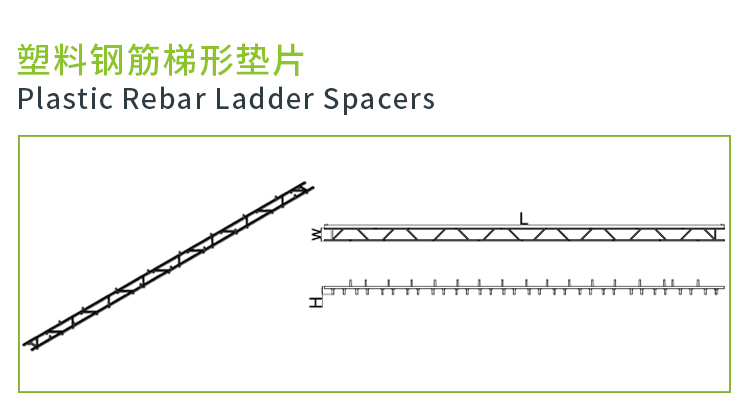

Yleinen virhe on sellaisen nostoankkurin määrittäminen, joka vaaditulla upotussyvyydellä on ristiriidassa vahvistushäkin tai jälkikiristyskanavan kanssa. Kaikkien betonielementtien päällä on oltava vähintään betonipeite määritetyllä vähimmäismäärällä – tyypillisesti 1 tuuma muotoilluille pinnoille sisätiloissa ja enintään 2 tuumaa syövyttävissä tai meriympäristöissä. Tarkista lisävarusteiden mitat 3D BIM:n raudoitustankojen asettelun mukaan ennen kuin annat myymäläpiirustukset hyväksyntää varten.
02
Eri toimittajien yhteensopimattomien laitteiden käyttö
Nostojärjestelmät — ankkuri ja nostokytkin — on suunniteltu yhteensopivina pareina. Toimittajan A kytkimen käyttö toimittajan B ankkurin kanssa mitätöi molempien osien kuormitusluokituksen. Jokaisen betonielementtitarvikemäärittelyn tulee edellyttää, että nostojärjestelmät ovat yhteensopivia yhden valmistajan sarjoja , jossa kuormitustestausasiakirjat toimitetaan projektitietueelle.
03
Korroosiosuoja on jätetty pois projektispesifikaatiosta
Pelkäksi A36-teräkseksi määritellyt upotuslevyt ja hitsauslevyt syöpyvät nopeasti kaikissa paljaissa tai ulkoisissa sovelluksissa. Kuumasinkitys ASTM A123:een lisää 30-50 vuoden korroosioikää tyypillisessä ulkoilmassa. Meriroiskevyöhykkeillä määritä tyypin 316 ruostumaton teräs tai epoksipinnoitettu laitteisto, jolla on dokumentoitu laadunvarmistusprosessi pinnoituksen jatkuvuuden varmistamiseksi.
04
Hyötyholkkien yhteensovittaminen rakenneosien kanssa epäonnistui
Betonielementtitarvikkeina upotetut sähköputket, putkiholkit ja mekaaniset läpiviennit on sovitettava rakennesuunnittelijan kanssa ennen liikkeen piirustuksen hyväksyntää. 6 tuuman aukko esijännitetyn kaksoiskappaleen radan läpi on analysoitava leikkausvähennyksen varalta; elementtien valun jälkeen havaittu koordinoimaton tunkeutuminen vaatii tyypillisesti kalliita ulkoisia vahvistushihnoja tai elementtien vaihtoa.
05
Kuivakäynnistystarkastuksen väliin
Monimutkaisissa elementtirakenteissa – erityisesti niissä, joissa momenttiliitokset edellyttävät kenttähitsattuja upotettuja levyjä – lisävarusteiden sijoittelun kuivaajotarkistus rakennemalliin nähden havaitsee kohdistusristiriidat ennen asennuksen aloittamista. 1 tuuman poikkeaman havaitseminen kahden hitsauslevyn välillä maassa maksaa minuutteja; sen löytäminen 50 jalkaa ilmassa maksaa päiviä ja huomattavia korjauskuluja.
06
Ei huomioi kuorintalujuutta ankkureita valittaessa
Nostoankkurit on arvioitava betonin lujuuden perusteella kuorimisen hetkellä – ei 28 päivän mitoituslujuuden mukaan. Jos elementti kuoritaan 16 tunnin kohdalla, betonin lujuus voi olla vain 2500-3000 psi. Ankkurikapasiteettitaulukot tulee syöttää todellisella kuorintalujuudella ja betonin murtokykyä pienennetään vastaavasti. Monet nostoankkurin viat johtuvat juuri siitä syystä, että määritetty ankkurin kapasiteetti laskettiin 5 000 psi:ksi, kun taas elementti irrotettiin 18 tunnissa betonilla vain 2 200 psi:llä.
Kestävyys betonielementtirakenteissa
Betonielementtien kestävyysprofiili on parantunut huomattavasti viimeisen kahden vuosikymmenen aikana sekä sääntelypaineen että aidon materiaali- ja tuotantomenetelmien innovaation myötä.
Täydentävät sementtimateriaalit (SCM)
Lentotuhka, kuonasementti ja piidioksidihöyry – joita kutsutaan yhteisesti täydentäviksi sementtimateriaaleiksi – voivat korvata 20–50 % portlandsementistä betonielementeissä lujuudesta tai kestävyydestä tinkimättä. Koska sementin tuotannon osuus maailman hiilidioksidipäästöistä on noin 8 %, esivalettu seos, jossa on 35 % kuonakorvaus, vähentää betonin sisältämää hiiltä noin 25-30 % verrattuna 100-prosenttiseen portlandsementtiperusviivaan, mutta parantaa myös pitkän aikavälin kestävyyttä pienentyneen läpäisevyyden ansiosta.
Vähentynyt materiaalihävikki
Elementtien tehdastuotannossa syntyy alle 2 % kokonaiserän määrästä betonijätettä, kun taas 8–12 % jätettä tyypillisissä työmaalla kaadetuissa projekteissa, joissa ylitilaaminen ja vuotaminen ovat yleisiä. Teräsmuottien uudelleenkäyttö – yksi elementtimuotti voi tuottaa 300–1 000 identtistä elementtiä sen käyttöiän aikana – eliminoi paikallavalujärjestelmiin liittyvän puujätteen.
Lämpömassa ja energiatehokkuus
Betoniseinäpaneelit, erityisesti eristetyt sandwich-paneelit, tarjoavat huomattavan lämpömassan, joka tasoittaa vuorokausivaihteluita rakennusten sisätiloissa. 6 tuuman eristetty elementtielementti, jossa on jatkuva 2 tuuman EPS-ydin, saavuttaa noin R-13 paneelin keskellä — kilpailukykyinen teräsnastaseinäkokoonpanon kanssa — samalla kun se tarjoaa rakenteellisia ja palonkestävyystoimintoja, joita nastaseinä ei voi täyttää ilman lisäjärjestelmiä.
Elämän loppua koskevia huomioita
Betonielementit voidaan purkaa sen sijaan, että ne voidaan purkaa, kun rakenteita lopulta puretaan, koska elementtirakenteessa käytetyt erilliset pultti- ja hitsausliitokset - mukaan lukien kaikki ne liitokset muodostavat betonielementit - voidaan irrottaa tai polttaa. Kierrätettyjä elementtielementtejä on käytetty uudelleen toissijaisissa rakenteissa, kuten tukiseinissä, äänieristeissä ja väliaikaisissa rakennuskohteissa. Kun murskaaminen on väistämätöntä, elementtipurkusta saatu kierrätysbetonikiviaines on puhdasta, tasalaatuista ja soveltuu tien pohjalle, salaojituskiviainekseen ja rakennetäytteeksi.
Betonielementtirakenteiden ja -tarvikkeiden laadunvarmistus
PCI-sertifioidun elementtitehtaan laadunvalvontaympäristö on huomattavasti tiukempi kuin useimmilla rakennustyömailla. Ymmärtäminen, mitä tehtaan laadunvarmistuksen aikana tapahtuu, auttaa omistajia, insinöörejä ja urakoitsijoita asettamaan asianmukaiset odotukset sille, mitä tehdas voi ja mitä ei voi taata – ja missä kentän laadunvalvonnan on korjattava löysää.
Tehtaan sisäinen laadunvalvonta: mitä tarkastetaan joka vaiheessa
- Saapuvat materiaalit — Sementti, kiviainekset, lisäaineet ja betonielementtitarvikkeet vaativat kaikki saapuvan tarkastuksen ja tehtaan sertifiointitarkastuksen. Jokaisen erän nostoankkurit testataan tyypillisesti 150 %:lla nimellistyökuormasta ennen hyväksymistä.
- Lomakkeen asetukset — Muotogeometrian ja tarvikkeiden sijoittelun mittatarkastus ennen betonin valmistusta. Poikkeamat, jotka ovat suuremmat kuin kyseisen elementtityypin PCI-toleranssitaulukon arvot, vaativat korjauksen ennen kaatamisen aloittamista.
- Tuore betoni — Painuma, ilmapitoisuus, yksikköpaino ja lämpötila testataan purkupisteessä jokaisesta betonierästä. Sylinterinäytteet valetaan 1 päivän, 7 päivän ja 28 päivän puristuslujuuden testausta varten.
- Valmiit elementit — Kaikki betonielementit sijoitetaan ja mitataan kuorinnan jälkeen. Pinnan viimeistelyvirheet dokumentoidaan, korjataan hyväksytyn korjausmenettelyn mukaisesti ja tarkastetaan uudelleen ennen kuin elementti luovutetaan pihalle.
Kolmannen osapuolen tarkastus asennuksen aikana
Elementtiasennuksen kenttätarkastuksessa keskitytään neljään pääasialliseen aiheeseen: laakerin istukan valmistelu ja laakeripehmusteen sijoittelu, saumaus ja kutistumaton saumaus liitäntätaskuissa, kenttähitsaukset upotuslevyjen liitoksissa ja liitostiivisteen asennus. Kenttähitsauksen tarkastus vaatii CWI:n (Certified Welding Inspector) ja silmämääräisen tarkastuksen sekä ultraäänitestauksen täysläpiläistymähitsauksille ensisijaisissa rakenteellisissa yhteyksissä. Laakeripehmusteiden sijoitus on usein alitarkastettu ja alimääritetty alhaisen tarjouksen projekteissa; väärin kohdistettu tai puuttuva laakerityyny voi aiheuttaa betonireunan paikallista murskaamista päivien kuluessa kuormituksen jälkeen.
