Raudoituslangan opas: Betonielementtien nostojärjestelmä

Mitä raudoituslanka todella tekee betonielementtirakentamisessa

Raudoituslanka pitää lujiteteräshäkit yhdessä betonin levittämisen ja kovettamisen aikana. Betonielementituotannossa tämä työ ei pysähdy valuun – se vaikuttaa suoraan siihen, toimiiko betonielementtien nostojärjestelmä turvallisesti, kun elementti poistuu valupedistä. Huonosti sidottu häkki siirtyy tärinän vaikutuksesta, jättää raudoitustangot pois paikaltaan ja vähentää sisäänvalettujen nostoankkurien upotussyvyyttä. Tuloksena on nostoterä, joka ei kestä nimelliskuormitustaan.

Lyhyt vastaus: raudoituksen sidelanka on rakenteellista tukityökalua, ei vain kodinhoitomateriaalia. Seinäpaneeleja, kaksoispisteitä, pylväitä ja palkkeja valmistavissa elementtitehtaissa sidoslangan mitta, kierrekuvio ja sideväli vaikuttavat kaikki siihen, pysyykö vahvistushäkki suunnittelutoleranssien mukaisena koko valujakson ajan. Häkki, joka liikkuu jopa 10 mm suunnitteluasennostaan, voi vaarantaa kannen nostolenkkiankkurin yli ja vähentää tehollista ulosvetokapasiteettia mitattavalla marginaalilla.

Tämä artikkeli kattaa koko kuvan: lankatyypit ja tekniset tiedot, kuinka sidoslanka on vuorovaikutuksessa esivalettujen nostolaitteiden kanssa, käytännölliset sidontakuviot eri elementtien geometrioille, kuormitustiedot, jotka ovat tärkeitä paikan päällä, ja vaatimustenmukaisuuskehys, joka ohjaa sekä vaijerin valintaa että nostojärjestelmän suunnittelua.

Raudoituslangan tyypit ja niiden tekniset tiedot

Kaikki sidelangat eivät ole samanlaisia. Tuotteiden väliset erot ovat merkityksellisiä, kun työskennellään elementtimuotin sisällä, jossa toleranssit ovat tiukat ja vahvistushäkin on säilytettävä geometriaansa useiden kuutiometrien minuutissa virtaavan betonivalun paineessa.

Musta hehkutettu sidoslanka

Musta hehkutettu lanka on maailmanlaajuisesti yleisimmin käytetty raudoituslanka. Se valmistetaan vetämällä vähähiilistä teräslankaa ja hehkuttamalla se sitten 650–750 °C:n lämpötiloissa vetämisen aikana menetetyn sitkeyden palauttamiseksi. Hehkutusprosessi jättää tumman oksidipinnan – siis "mustan" - ja tekee langasta riittävän pehmeän kiertämään helposti käsin tai sidontapistoolilla ilman katkeamista.

Elementtityössä käytettävät vakiomitat vaihtelevat 16 gauge (halkaisija 1,6 mm) - 18 gauge (halkaisija 1,2 mm) . Vetolujuus on tyypillisesti välillä 350 MPa ja 550 MPa. Katkovenymä on yleensä 20 % tai enemmän, mikä mahdollistaa sen, että lanka kietoutuu siististi risteävien tankojen ympärille murtumatta. Yleisesti saatavilla olevat kelojen painot ovat 1 kg, 5 kg ja 25 kg kelat, joista 25 kg on standardi elementtitehdaslinjoille.

Galvanoitu sidoslanka

Galvanoidussa sidelangassa on sinkkipinnoite, joka on levitetty joko kuumasinkimällä tai sähkösinkimällä. Kuumasinkityn langan pinnoitteen paksuus on 45-85 mikronia , kun taas sähkösinkitty lanka on ohuempi 5-25 mikronia. Meriympäristöön, rannikkorakenteisiin tai jäänpoistosuoloille altistuvaan infrastruktuuriin tarkoitetuissa betonielementeissä galvanoitu lanka on määritelty estämään ruostevärjäytyminen, joka voi vuotaa arkkitehtonisten elementtien pinnalle.

Galvanoitu lanka on jäykempi kuin musta hehkutettu samankokoinen lanka. Tämä ei ole ongelma manuaalisessa sidonnassa, mutta voi aiheuttaa ongelmia automaattisissa sidontapistooleissa, jotka on kalibroitu pehmeämmälle langalle. Käyttäjät pudottavat usein yhden koon – 16 gaugesista 18 gaugeen – vaihtaessaan galvanoituun lankaan koneen yhteensopivuuden säilyttämiseksi.

Ruostumattomasta teräksestä valmistettu sidoslanka

Lajien 304 ja 316 ruostumattomasta teräksestä valmistettuja sidelankoja käytetään erikoiselementtirakenteissa, joissa pitkäaikainen korroosionkestävyys on kriittinen – offshore-rakenteissa, vedenkäsittelylaitoksissa ja korkealuokkaisissa arkkitehtonisissa paneeleissa, joissa pinnan laadun on säilyttävä moitteettomana vuosikymmeniä. Ruostumaton lanka on kovempaa kuin musta hehkutettu lanka; vetolujuus voi ylittää 700 MPa . Käsinsidonta on vaativampaa, ja käsineet ovat välttämättömiä, koska langanpäät ovat terävämpiä ja takaisinjousto on selvempi.

PVC-pinnoitettu sidoslanka

PVC-pinnoitettua lankaa käytetään satunnaisesti elementtityössä, jossa langan pää ei saa koskettaa muotin pintaa ja jättää ruostejälkeä elementin paljaalle pinnalle. Pinnoite eristää sähköä ja estää suoran metallin kosketuksen teräsmuottien kanssa. Tyypillinen pinnoitteen paksuus on 0,3-0,5 mm. Tämä on niche-tuote, mutta se kannattaa tietää arkkitehtonisissa elementtiprojekteissa, joissa pinnan viimeistely on sopimusehto.

Kuinka raudoituslanka kytkeytyy a Betonielementtien nostojärjestelmä

Betonielementtien nostojärjestelmä on koordinoitu komponenttisarja: valmistuksen aikana upotetut sisäänvaletut ankkurit tai silmukat, nostolaitteet, kuten kytkimet tai sakkelit, levityspalkit ja nosturi tai nosturi, joka tuottaa ylöspäin suuntautuvan voiman. Se, mikä yhdistää nämä kaikki - kirjaimellisesti - on raudoitushäkki, johon ankkurit on kiinnitetty. Sidelanka on väliaine, jonka kautta häkki säilyttää muotonsa siihen asti, kun betoni kaadetaan ankkurien ympärille.

Kun ankkuripiste siirtyy pois paikaltaan ennen kaatamista tai sen aikana, seuraukset eivät ole kosmeettisia. Nostolenkki, joka oli suunniteltu istumaan 80 mm:n syvyyteen pinnasta ja päätyy 55 mm:n syvyyteen, on menettänyt merkittävän osan ulosvetokapasiteetistaan. Riippuen betoniseoksesta ja elementin geometriasta tämä voi vähentää työkuormitusrajaa 20 % - 40 % . Neljällä ankkurilla nostetussa 10-tonnisessa seinäelementissä tällainen virhe aiheuttaa todellisen riskin, että yksi tai useampi ankkuri rikkoutuu nostoon liittyvien dynaamisten kuormien vaikutuksesta.

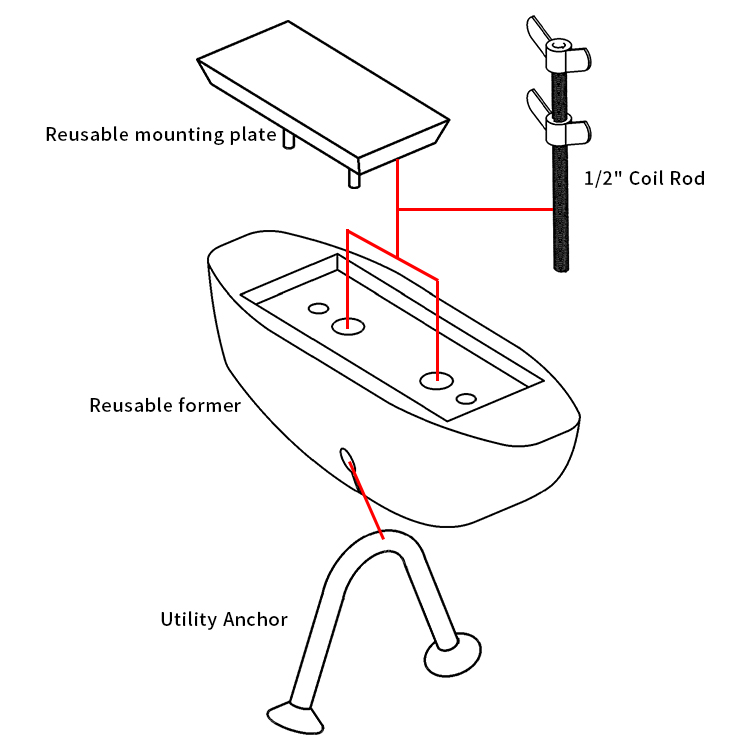

Valettavat nostoankkurit ja niiden kiinnitysvaatimukset

Yleisimmät betonielementtien nostojärjestelmässä käytettävät valuankkurit ovat:

• Holkkisisäkkeet (lyhyet kierreholkit, jotka on valettu tasan pinnan kanssa)
• Kelan sisäosat (kierteiset kela-ankkurit käytettäväksi kelapulttien kanssa)
• Nostolenkit (vaijeri- tai raudoituslenkit ulkonevat yläpinnasta)
• Tasaiset levyankkurit, joissa leikkausavaimet upotettuna laattaan
• Kääntyvät levyankkurit monisuuntaiseen nostoon

Jokainen näistä on kiinnitettävä mekaanisesti raudoitushäkkiin ennen kaatamista. Raudoituslanka on vakiokiinnitystapa. Holkkisisäkkeet sidotaan tyypillisesti vierekkäisiin tankoihin kahdeksalla sidoksella käyttämällä 16 gaugen mustaa hehkutettua lankaa, kulkevat vähintään kahdesti insertin pohjan ympäri ja kierretään, kunnes ne ovat tiukasti kiinni. Nostolenkit on sidottu niiden pohjaan kohtaan, jossa silmukka poistuu betonista – vaijeri estää silmukan työntymisen syvemmälle betonipaineen vaikutuksesta tärinän aikana.

Ankkurien valmistajat määrittävät vähimmäissidontavaatimukset teknisissä asiakirjoissaan. Halfen, Meadow Burke, Pfeifer ja Leviat julkaisevat asennusoppaita, joissa kerrotaan, kuinka monta sidettä tarvitaan ja missä paikoissa ankkurirungossa. Näiden ohjeiden noudattaminen ei ole valinnaista – se on osa takuu- ja vastuuketjua. Väärän mittalangan käyttäminen, riittämätön kierremäärä tai ankkurin siteiden ohittaminen mitätöi ankkurin nimelliskapasiteetin sertifikaatin.

Dynaamiset kuormat noston aikana ja miksi häkin eheys on tärkeää

Staattinen paino on vain osa tarinaa. Nosturilla nostettava betonielementti kokee dynaamisia vahvistustekijöitä, jotka lisäävät kunkin ankkurin tehollista kuormitusta. Useimmat betonielementtien nostojärjestelmät käyttävät dynaamista tekijää 1,3 - 2,0 nostoolosuhteista riippuen. 5 tonnin elementin, joka nostetaan rakennustyömaalla yhdellä ankkurilla ihanteellisissa olosuhteissa, on oltava vähintään 6,5 tonnia ankkuria, jotta se täyttää dynaamisen tekijän 1,3 – ennen kuin turvatekijää sovelletaan.

Tämä tarkoittaa, että häkin liike valun aikana, joka johtuu raudoituksen sidelangan löysyydestä tai puuttumisesta, voi kaskadoitua nostojärjestelmän vikaan, vaikka ankkuri olisi valittu oikein lasketun kuorman mukaan. Hyvin sidottu häkki ei ole ylellisyyttä - se on kuormituspolun vaatimus.

Solmiokuviot elementtivahvikehäkkeihin

Tapa, jolla raudoituksen sidelanka kiinnitetään raudoituksen risteyksissä, vaikuttaa häkin jäykkyyteen, häkin rakentamiseen kuluvaan aikaan ja valmiin kokoonpanon laatuun. Betonielementtien valmistuksessa, jossa sekä tuotannon nopeus että tarkkuus ovat tärkeitä, solmiomallin valinta on käytännöllinen suunnittelupäätös, ei vain kenttätapa.

Yksinkertainen solmio (napsautussolmio)

Solmio on nopein solmio. Lanka kierretään vinosti risteyksen ympärille, kaksi päätä nostetaan yhteen ja koukku tai pihdit kiertävät niitä, kunnes lanka puree itseensä. Kierteiden kokonaismäärä on tyypillisesti kaksi tai kolme täyttä kierrosta. Tämä side soveltuu ei-rakenteisiin sisätilojen risteyksiin laatoissa ja seinissä, joissa päätehtävänä on häkin kokoaminen tarkan asennonohjauksen sijaan.

Figuuri-Kahdeksas Tie

Kahdeksan- tai satulaside kietoo langan kahdeksaskuviolla molempien risteyskohdassa olevien tankojen ympärille. Tämä luo vakaamman liitoksen, joka vastustaa tankojen pyörimistä toisiinsa nähden. Se on ensisijainen solmio ankkuriliitokset ja risteyksissä lähellä elementtielementin kehää, joissa betonin paine valun aikana on korkein. Figuuri kahdeksan solmio kestää noin 30 % pidempään kuin painosolmio, mutta tarjoaa huomattavasti paremman asennon vakauden.

Ristisolmio (kaksoiskääre)

Ristinauha kaksinkertaistaa langan risteyksen ympärillä ennen kiertämistä. Tätä käytetään korkean kuormituksen kohdissa – kulmissa, ruuhkaisilla alueilla ja paikoissa, joissa useat tangot yhtyvät lähelle nostoankkuria. Jotkin esivalmistetut spesifikaatiot vaativat poikittaissidoksia joka kolmannessa risteyksessä kehäpalkkien varrella häkin geometrian säilyttämiseksi kootun häkin kuljetuksen aikana sidontaasemalta muottiin. Tällä on merkitystä suurille elementeille, kuten kaksoistiileille ja stadionin nousujoille, joissa häkki voi kulkea nosturilla 20–30 metriä ennen sijoittamista.

Solmio aseiden solmiot

Automaattiset sidontapistoolit, kuten Max RB441T tai Makita DTR180, käyttävät valmiiksi leikattuja lankakeloja ja viimeistelevät sitomisen alle sekunnissa risteystä kohti. Suurissa elementtirakenteissa sidontapistoolin käyttö lyhentää sidonta-aikaa 60 % - 70 % verrattuna manuaaliseen sidontaan, ja tasainen kierremäärä parantaa tasaisuutta. Rajoitus on, että solmioaseet toimivat parhaiten tasaisilla matoilla; kolmiulotteisissa häkkikokoonpanoissa, joissa on tiukat tankovälit, käsinsidonta on tarpeen ruuhkaisilla alueilla.

Betonielementtien nostojärjestelmä: Komponenttien yleiskatsaus ja kuormitusarvot

Betonielementtien nostojärjestelmän ymmärtäminen tarkoittaa kuormitusketjun jokaisen osan ymmärtämistä betoniin valetusta ankkurista nosturin yläosassa olevaan koukkuun. Jokainen tämän ketjun lenkki on mitoitettu samalle vähimmäiskuormitukselle. Heikko lenkki missä tahansa järjestelmässä määrittää järjestelmän turvallisen kapasiteetin.

Valutut ankkurit

Valetut ankkurit ovat minkä tahansa betonielementtien nostojärjestelmän perusta. Niiden kapasiteetti riippuu betonin puristuslujuudesta nostohetkellä, ankkurin upotussyvyydestä, reunaetäisyydestä, ankkurien välisestä etäisyydestä ja kohdistuvan kuorman kulmasta. Useimmat valmistajat julkaisevat kuormitustaulukoita betonin puristuslujuuksille 20 MPa, 25 MPa, 30 MPa ja 40 MPa. Tyypillinen nostoankkuri mitoitettu 5 tonnin käyttökuormitusrajoitus (WLL) 30 MPa:ssa betoni voidaan alentaa 3,5 tonniin, jos nosto tapahtuu, kun betoni on saavuttanut vasta 20 MPa.

Tästä syystä elementtitehtaiden on aina tarkistettava betonin lujuus ennen elementtien vapauttamista nostoa varten. Rikkomaton testaus Schmidt-vasaralla tai elementin rinnalla kovetettujen seurakuutioiden ulosvetotestaus antaa tarvittavat lujuustiedot ankkurin kapasiteetin vahvistamiseksi.

Kytkimien ja koukkujen nosto

Nostokytkimet yhdistävät nosturin koukun tai levityspalkin valuankkuriin. Kierteitetyissä sisäosissa sopiva kierrekytkin kytketään ja lukitaan ennen nostoa. Nostolenkkejä varten koukku tai sakkeli kulkee silmukan läpi. Kytkimien tulee olla yhteensopivia ankkurijärjestelmän kanssa – eri valmistajan tuoteperheen kytkimen käyttö voi vähentää nimellisliitäntäkapasiteettia jopa 50 % koska kuormansiirtogeometria kytkimen rungon ja ankkuripään välillä muuttuu.

Levityspalkit

Levityspalkkia käytetään, kun elementtielementissä on useita kiinnityspisteitä ja nosturin koukun on kohdistattava kuormitus pystysuoraan kulman sijaan. Linjan kulmilla on valtava merkitys: kaksijalkainen nosto 60 asteen kulmassa jalkojen välillä lisää kuormitusta kummassakin jalassa 15 % vertikaaliseen verrattuna . 120 asteen kulmassa jokainen jalka kantaa enemmän kuin elementin paino, koska geometria toimii järjestelmää vastaan. Levityspalkit eliminoivat tämän pitämällä kaikki hihnan jalat lähellä pystysuoraa.

Suurille elementtielementeille – yli 20 metriä pitkät siltapalkit, stadionin nousuputket ja suuret julkisivuelementit – levityspalkit voidaan valmistaa tarkoitukseen sopivaksi tietyn elementtityypin ankkuriasetteluun. Nämä tarkoitukseen rakennetut palkit kalibroidaan ja kuormitetaan ennen käyttöönottoa.

Vaijeriliinat ja ketjusilmukat

Vaijeriliinat ja ketjusilmukat ovat joustavia liittimiä levityspalkin ja nosturin koukun välillä tai yksinkertaisemmissa nostoissa suoraan ankkurin ja koukun välillä. Molemmat ovat WLL-luokituksia ja niitä alennetaan jalkojen lukumäärän ja nostokulman perusteella. Elementin nostossa, nelijalkaiset ketjuhihnat master-lenkkeillä ovat yleisiä, koska ne jakavat kuorman kaikkien neljän ankkurin välillä samanaikaisesti ja niitä voidaan säätää epäsymmetrisiä kuormia varten.

Betonielementtien nostojärjestelmän tarvittavan kapasiteetin laskeminen

Betonielementtien hissien suunnittelu on suunnittelutehtävä, ei työpaikan arviointi. Laskentajärjestys noudattaa määriteltyä logiikkaa, joka alkaa elementin massasta ja toimii eteenpäin dynaamisten tekijöiden, turvallisuustekijöiden ja geometristen vähennysten kautta saavuttaakseen nostojärjestelmän kullekin komponentille vaaditun vähimmäisnimelliskapasiteetin.

Vaihe 1: Määritä elementin massa

Normaalipainoisen betonin tiheys on noin 2400 kg/m³ . Joissakin elementtirakenteissa käytettävät kevytbetoniseokset voivat olla jopa 1800 kg/m³. Elementin massa lasketaan suunnittelupiirustuksista. 6 m pitkä, 3 m korkea ja 200 mm paksu seinäpaneeli normaalipainoisella betonilla: 6 × 3 × 0,2 × 2400 = 8640 kg eli noin 8,6 tonnia.

Vaihe 2: Käytä Dynamic Factoria

Dynaaminen tekijä ottaa huomioon nosturin noston aikana nostettavat kiihtyvyysvoimat, mukaan lukien valualustalta nostaminen ja asentoon asettaminen. PCI (Precast/Prestressed Concrete Institute) ja vastaavat standardit määrittelevät tyypillisesti dynaamisen tekijän 1,5 normaaleihin nostoolosuhteisiin elementtitehdasympäristössä ja jopa 2,0 nosturinostureille, joihin liittyy vaakasuora ajo pitkiä matkoja tai nostoihin tuulisissa olosuhteissa. Kun 8,6 tonnin paneeliin käytetään 1,5, saadaan 12,9 tonnin dynaaminen kuormitus.

Vaihe 3: Käytä turvakerrointa

Nostojärjestelmän osien turvallisuustekijät määritellään standardeilla, kuten EN 13155 (kiinteät kuormannostolaitteet), AS/NZS 4991 ja paikalliset nosturi- ja takilakoodit. Valettujen ankkureiden ja kytkimien turvatekijä 4:1 yli nimellisvikakuormituksen käytetään yleisesti saapuessa WLL:ään. Tämä on jo sisäänrakennettu ankkurin valmistajan julkaisemaan WLL-taulukkoon, joten suunnittelijan tehtävänä on varmistaa, että julkaistu WLL ylittää dynaamisen kuormituksen.

Vaihe 4: Ota huomioon ankkuripisteiden määrä ja kuorman jakautuminen

12,9 tonnin dynaaminen kuorma jakautuu kaikille aktiivisille ankkuripisteille. Jos 8,6 tonnia painavassa seinäpaneelissa käytetään neljää symmetrisesti järjestettyä ankkuria, kukin ankkuri kantaa teoreettisesti 3,2 tonnia. Nostojärjestelmän suunnittelukäytännössä kuitenkin tunnustetaan, että täydellinen kuorman jakaminen neljän pisteen välillä on epätodennäköistä ankkurien sijoittamisen ja nosturin koukkujen sijoituksen toleranssien vuoksi. Yleinen konservatiivinen oletus on, että vain kolme neljästä ankkurista kantaa kuormaa kerrallaan, mikä tarkoittaa, että jokainen ankkuri on mitoitettu 12,9 / 3 = 4,3 tonnia WLL .

Käytännöllinen sidelangan käyttö nostoankkureiden ympärille

Harjaraudan sidelangan kiinnittäminen oikein nostoankkureiden ympärille vaatii enemmän huolellisuutta kuin tavallisten tankojen risteyskohtien sitominen. Ankkuri on kuormitukselle kriittinen komponentti ja sen sijainnin betonipinnan ja ympäröivän raudoituksen suhteen tulee olla tarkka.

Holkkien kiinnitystoimenpiteet

Holkkisisäkkeet ovat lieriömäisiä tai kartiomaisia kierreholkkeja, jotka valuvat tasaisesti betonipinnan kanssa. Ne on tyypillisesti valmistettu pallografiittivaluraudasta tai teräksestä, ja niihin on hitsattu pohjalaippa tai raudoitustanko kiinnittämistä varten betonimassaan. Sidelangan menetelmä holkkisisäkkeelle on:

1. Aseta sisäosa oikeaan kohtaan muotin pinnalla ja varmista, että kierreaukko on tiivistetty vaahtotulpalla betonin sisäänpääsyn estämiseksi.
2. Vedä 16 gaugen mustaa hehkutettua lankaa sisäkkeen pohjakiinnitteen läpi ja lähimmän pitkittäisen tangon ympäri.
3. Lisää toinen sidelangan silmukka lähimmän poikittaisen tangon ympärille kohtisuoraan ensimmäiseen nähden.
4. Kierrä molemmat siteet tiukalle koukkutyökalulla – vähintään kolme täyttä kierrosta. Leikkaa häntä 20 mm ja taivuta sitä tasaiseksi välttääksesi homeen kosketus.
5. Tarkista, että sisäosa on tasalla muotin pinnan kanssa – ei ylpeä eikä upotettu – ennen kuin kaataminen alkaa.

Nostosilmukan sidontamenettely

Nostolenkit ovat muodostettuja lanka- tai raudoituslenkkejä, jotka työntyvät esivaletun elementin yläpinnan yläpuolelle ja jotka on kiinnitetty nosturin kytkimellä tai sakkelilla. Niiden upotetut jalat on sidottava, jotta silmukka ei painu alas betonin tärinän aikana.

1. Aseta silmukka suunnittelupaikkaan siten, että upotetut jalat kulkevat samansuuntaisesti pääraudoitustankojen kanssa tai ylittävät niiden yli suunnittelupiirustuksen mukaisesti.
2. Sido jokainen upotettu jalka lähimpään vahvistustankoon käyttämällä kahdeksasosaa vähintään kahdesta kohdasta kummankin jalan varrella.
3. Jos silmukassa on pohjalevy tai levitetty jalka, sido levy vähintään kahteen tankoon poikittaissiteillä.
4. Varmista, että silmukan ulkoneman korkeus yläpinnan yläpuolella vastaa piirustusta ennen kaatamista.

Yleisiä vältettävät virheet

• Alamittaisen langan (20 gauge tai pienempi) käyttäminen ankkurin sidoksissa – lanka venyy betonin tärinäpaineen alaisena ja mahdollistaa ankkurin liikkeen.
• Sitominen vain yhteen tankoon, kun on määritetty kaksi kohtisuoraa sidontaa – yksiakselinen rajoitin mahdollistaa pyörimisen.
• Kierrä sidoslankaa, kunnes se napsahtaa – ankkurin katkennut side ei rajoita rajoituksia, ja se on vaihdettava ennen kaatamista.
• Jättää pitkiä lankapäitä, jotka koskettavat muotin pintaa – ne luovat pintajälkiä ja arkkitehtonisiin elementteihin näkyviä ruostetahroja purkamisen jälkeen.
• Muotissa "vakailta" vaikuttavien ankkurien siteiden väliin jääminen – betonin tärinä tiivistyksen aikana voi siirtää jopa näennäisesti vakaata laitteistoa useita millimetrejä.

Standardit ja vaatimustenmukaisuus raudoitusvaijereille ja esivalmistetuille nostojärjestelmille

Sekä raudoitusvaijeri että betonielementtien nostojärjestelmät ovat teknisten standardien alaisia. Näiden standardien noudattaminen ei ole vapaaehtoista rakennusprojekteissa – se on vakuutusturvan, viranomaishyväksynnän ja valmistajan vastuusuojan edellytys. Asiaankuuluvat standardit vaihtelevat alueittain, mutta keskeiset referenssit ovat yhdenmukaisia ​​vaatimuksiltaan.

Raudoituslangan standardit

• ASTM A82 / A82M (USA): Teräslangan vakiospesifikaatio, tavallinen, betoniraudoitus – koskee sidelangan valmistuksessa käytettyä lankaa.
• BS EN 10218 (Eurooppa): Teräslanka ja lankatuotteet – yleiset testausmenetelmät, jotka kattavat mitta- ja mekaanisten ominaisuuksien testauksen.
• GB/T 343 (Kiina): Yleiskäyttöinen vähähiilinen teräslankastandardi, johon kiinalaiset sidelangan valmistajat viittaavat laajalti.
• JIS G 3532 (Japani): Vähähiilinen teräslankastandardi, joka kattaa langan, josta sidelankatuotteet valmistetaan.

Betonielementtien nostojärjestelmien standardit

• EN 13155:2003 A2:2009 : Kiinteät kuormannostolaitteet — turvallisuusvaatimukset Euroopassa käytettäville ankkureille ja nostokytkimille.
• PCI Design Handbook 8th Edition : Ensisijainen referenssi elementti- ja esijännitetyn betonin suunnittelussa Pohjois-Amerikassa, mukaan lukien täydellinen luku käsittelystä, kuljetuksesta ja pystytyksestä, joka kattaa nostojärjestelmien suunnittelun.
• AS 3850 (Australia): Kallistuvan betonin rakennusstandardi, joka sisältää vaatimukset nostoterille, huippuluokan tangoille ja betonin vähimmäislujuudelle ennen nostamista.
• OSHA 29 CFR 1926.753 (USA): Kattaa nostureiden ja nosturin käytön rakentamisessa, mukaan lukien elementtihissien takilatarkastusta ja käyttäjän pätevyyttä koskevat vaatimukset.

Käytännössä elementin nostotoimenpiteen vaatimustenmukaisuusdokumentaatio sisältää elementin nostosuunnitelman, ankkurin valmistajan WLL-taulukot elementin betonin lujuuteen, kolmannen osapuolen ankkurin asennuksen tarkastuspöytäkirjan sekä nosturin ja takilan sertifioinnin. Raudoitustangon sidelanka on osa tätä kuvaa häkin tarkastuspöytäkirjan kautta, jonka pitäisi vahvistaa, että kaikki ankkurit oli sidottu spesifikaatioiden mukaisesti ennen kaatamista.

Arviot raudoituslangan kulutusta varten elementtiprojekteille

Projektipäälliköiden ja hankintatiimien on arvioitava raudoituslangan kulutus tarkasti materiaalipulan aiheuttamien tuotannon viivästysten välttämiseksi. Langan kulutus riippuu tangon etäisyydestä, tangon halkaisijasta, elementin paksuudesta ja käytetystä sidekuviosta. Alan peukalosääntö vakioelementtityölle on 8-12 kg sidelankaa tonnia raudoitusterästä kohti . Tiukasti sijoitetuissa häkeissä rakenneelementeissä, joissa tankojen väli on 100 mm, kulutus voi olla 15 kg/tonni.

Toiminut esimerkki: Elementtiseinäpaneelien tuotanto

Elementtitehdas, joka tuottaa 50 seinäpaneelia viikossa, joista jokainen sisältää 180 kg raudoitusterästä, käyttää 50 × 180 = 9000 kg raudoitustankoa viikossa. Kulutusasteella 10 kg sidelankaa tonnia raudoitustankoa kohden viikoittainen sidelangan tarve on 90 kg . 25 kg:n keloissa eli noin 4 kelaa viikossa. Useimmissa elementtitehtaissa on 2–4 viikon puskurivarasto, joten pysyvä varasto olisi 8–16 kelaa 16 gaugen mustaa hehkutettua lankaa tälle tuotantomäärälle.

Kun sidontapistoolit otetaan käyttöön, kulutus kasvaa hieman, koska kone käyttää johdonmukaista kierrettä määritellyllä langanpituudella sidettä kohti, ja käyttäjällä on taipumus sitoa enemmän risteyksiä kuin käsinsidontatyöntekijä tekisi samaan aikaan. Suunnittele a 10-15 prosentin nousu langan kulutuksessa siirryttäessä käsisidonnasta sidontapistooliin.

Laadunvalvonnan tarkistuspisteet ennen elementtielementin nostamista

Järjestelmällinen laadunvalvontaprosessi, joka kattaa sekä raudoitusvaijerityöt että nostojärjestelmän komponentit, on välttämätön ennen kuin mikään elementti poistuu valupedistä. Seuraava tarkistuslista heijastaa sitä, mitä hyvin hoidetut elementtitehdat käyttävät ennen elementin vapauttamista nostoa varten.

Ennen Betonin kaatamista

• Kaikki nostoankkurit on sidottu häkkiin määritellyissä paikoissa käyttämällä määritettyä vaijerimitta ja sidekuvio.
• Ankkurin asennot tarkistettu suunnittelupiirustuksen mukaan – vaaka- ja pystyasennot ±5 mm toleranssin sisällä.
• Vaahtotulpat tai muovitulpat ovat paikoillaan kaikissa kierteitetyissä sisäosissa.
• Suojavälikkeet (tuolit ja solmiovälikkeet) asennetaan oikealle etäisyydelle, jotta peitteen syvyys säilyy kaikissa tankoissa, mukaan lukien lähellä nostoankkurin kiinnityspisteitä.
• QC-tarkastaja on allekirjoittanut häkin tarkastuksen ja kirjannut sen.

Kuorinnan jälkeen, ennen nostoa

• Testauksella varmistettu betonin puristuslujuus – ankkurin valmistajan ilmoittama nostovoiman vähimmäislujuus täyttyy.
• Kaikki ankkurikierteet puhdistettu ja tarkastettu – kytkimet voidaan kytkeä ja lukita.
• Nostojärjestelmän osat (kytkimet, nostohihnat, levityspalkki) tarkastettu ja huoltopäivien sisällä.
• Nostosäteelle ja elementin massalle vahvistettu nosturin turvallinen työkuorma.
• Nosturin käyttäjä ja takilavalvoja ovat tarkastaneet ja hyväksyneet nostosuunnitelman.

Raudoituslangan valitseminen erilaisiin elementtiympäristöihin

Johdon valinta ei ole yksiselitteinen päätös. Ympäristö, jossa elementtielementti palvelee, pinnan laatuvaatimukset ja valmistusmenetelmä vaikuttavat kaikki siihen, mikä lankatyyppi ja -mitta on sopiva.

Rakennuselementit rakennuksiin

Vakiopilarit, palkit, laatat ja seinäpaneelit rakennuksiin ei-aggressiivisissa ympäristöissä: 16 gauge musta hehkutettu sidelanka 25 kg:n keloilla. Napsautettavat siteet sisätilojen risteyksissä, kahdeksasosaiset kehätangoissa ja ankkuriasennoissa. Sidepistoolin käyttöä suositellaan tasaisille mattoelementeille (laatat, paneelit) nopeuden ja yhtenäisyyden parantamiseksi.

Infrastruktuuri ja merielementit

Siltapalkit, merilokasuojat, seinäpaneelit ja rannikon infrastruktuuri: kuumasinkitty 16 gaugein lanka . Galvanointi estää ruosteen valumisen betonipinnan läpi, millä on merkitystä sekä esteettisesti että pitkäaikaisen kestävyyden kannalta kloridipitoisissa ympäristöissä. Kun käytetään ruostumattomasta teräksestä valmistettua vahvistusta (erittäin aggressiiviset merivyöhykkeet), ruostumattomasta teräksestä valmistettu sidoslanka on määritelty vastaavassa laadussa estämään galvaaninen korroosio langan ja tangon kosketuspisteessä.

Arkkitehtoniset elementtijulkisivut

Paljaat kiviainespaneelit, kiillotetut betonijulkisivut ja lasikuituteräsbetoni (GFRC) taustaelementit: PVC-pinnoitettu tai galvanoitu lanka, huolellinen langan pään hallinta. Kaikkien langan päiden tulee osoittaa poispäin paljaasta pinnasta ja olla taivutettu vähintään 15 mm:n etäisyydelle muotin pinnasta. Jotkut arkkitehtoniset elementtieristykset edellyttävät positiivista tarkastusta, jonka mukaan paljas teräslanka ei ole 25 mm:n etäisyydellä valupinnasta.

Elementti kylmällä säällä

Musta hehkutettu lanka muuttuu hieman hauraammaksi kylmissä olosuhteissa. Alle 0 °C:n lämpötiloissa lankakelan esikuumennus tai työskentely lämmitetyssä valuhallissa vähentää langan katkeamisen riskiä sitomisen aikana. Venymän pieneneminen jäätymislämpötiloissa on vaatimaton – tyypillisesti 2–4 % pienempi kuin 20 °C:ssa – mutta erittäin kylmissä ilmastoissa (alle -10 °C) on järkevää varotoimenpidettä vaihtaa johtoon, jonka venymä on korkeampi.

Kuljetus ja työmaakäsittely: missä sidontalangan työ testataan

Raudoitushäkin sidoslankatyön laatua testataan paitsi valualustalta nostamisen aikana, myös koko kuljetuksen ja asennuspaikan aikana. Elementtielementti voidaan nostaa enintään neljä kertaa ennen lopullista asennusta: muotin nosto, siirto varastoon, kuormaus trukkiin ja lopullinen sijoitus. Jokainen hissi altistaa betonielementtien nostojärjestelmän dynaamisille kuormituksille. Nostojen välillä elementti kuljetetaan lava-autolla tai matalakuormaisella kuorma-autolla, jossa tien tärinä kuormittaa syklistä betonia ankkuriterän ympärillä.

Elementissä, joissa on huonosti sidottu häkki ja jotka mahdollistivat häkin liikkumisen heiton aikana, saattaa näkyä halkeamia ankkuripaikkojen ympärillä kuljetuksen jälkeen, vaikka ensimmäinen nosto näytti onnistuneelta. Mikrohalkeamat leviävät syklisen kuormituksen alaisena ja voivat aiheuttaa ankkurin ulosvetoa kuormituksilla, jotka ovat alle nimellisarvon WLL:n. Tästä syystä häkin tarkastusdokumentaatio kulkee elementin mukana – jos vaurioita havaitaan paikan päällä, tarkastuspöytäkirja on tutkimuksen lähtökohta.

Elementtitoimitusketju on vain niin luotettava kuin heikoin laadunvalvontavaihe. Raudoituslangan työ on alkuvaiheessa, mutta sen vaikutukset ulottuvat aina lopulliseen asennukseen asti. Alusta alkaen oikea lankatyyppi, oikea mitta, oikea sidontakuvio ja oikea ankkurin sidonta on kustannustehokkain betonielementtien laadunvalvontainvestointi.
