Viistetty reunabetoni: tekniikat, työkalut ja magneettiset viistenauhat

Mikä on viistoreunabetoni ja miksi sillä on merkitystä

Viistetty reunabetoni tarkoittaa betonielementtejä - seiniä, pylväitä, laattoja, palkkeja ja elementtielementtejä -, joissa terävä 90 asteen kulma on korvattu kulmalla tai viistetyllä pinnalla, joka on yleensä leikattu 45 astetta. Tuloksena on puhdas diagonaalinen pinta, joka kulkee reunan pituudella. Tämä ei ole puhtaasti kosmeettista. Viistetty reuna vähentää jännityskeskittymiä kulmissa jopa 30 % neliömäisiin reunoihin verrattuna , mikä tarkoittaa vähemmän lastuja, halkeamia ja halkeilevia kulmia rakenteen käyttöiän aikana.

Rakenteellisen suorituskyvyn lisäksi viistetyt reunat ovat tärkeä turvallisuustoiminto. Paljaat neliömäiset betonikulmat ovat tunnetusti viiltoja ja hankausta aiheuttavia – todellinen vaara varastoissa, pysäköintirakenteissa, julkisissa rakennuksissa ja infrastruktuuriprojekteissa. Viistetty kulma tylsää riskin välittömästi. Arkkitehtuurityössä vino paljastus luo myös varjoviivoja, jotka lisäävät visuaalista syvyyttä ja hienostuneisuutta muuten tasaiseen pintaan.

Yleisin viistekoko yleisrakentamisessa on a 20 mm × 20 mm (¾ tuumaa) 45 asteen viiste , vaikka arkkitehtuuriprojekteissa käytetään usein 10 mm, 15 mm, 25 mm tai mukautettuja profiileja. Betonielementtien valmistajat määrittävät usein syvempiä viisteitä – 30 mm tai 40 mm – luodakseen vahvemman visuaalisen nivelen paneelien välille.

Kuinka viistetyt reunat muodostuvat betoniin

On olemassa kaksi perustavanlaatuista lähestymistapaa viistetyn reunan luomiseen betoniin: viisteen muodostaminen ennen kaatamista muotin sisään sijoitetuilla viisteliuskoilla tai viisteen leikkaaminen ja hiominen betonin kovettumisen jälkeen. Esivalu on ammattirakentamisessa ylivoimaisesti yleisin ja kustannustehokkain menetelmä.

Pre-Pour viistenauhat

Viistenauhat, joita kutsutaan myös viiste- ja reunalisäkkeiksi, ovat kolmion muotoisia materiaalikappaleita, jotka on kiinnitetty muotin sisään kulmiin ennen betonin kaatamista. Kun muodot irrotetaan, nauha vetää pois ja paljastaa täydellisesti viistetyn reunan. Tämä menetelmä ei vaadi toissijaisia ​​toimenpiteitä ja lisää mahdollisimman vähän aikaa muodostusprosessiin.

Kolme yleisintä viistenauhamateriaalia ovat vaahto (polyuretaani tai polyeteeni), PVC/muovi ja kumi. Jokaisella on oma suorituskykyprofiilinsa. Vaahtomuovinauhat ovat edullisia ja joustavia, mutta taipuvaisia ​​repeytymään muodon poistamisen aikana, jolloin betonipintaan jää palasia, jotka on poimittava käsin – aikaa vievä viankorjausprosessi. PVC-nauhat ovat kestävämpiä, mutta vaativat mekaanisen kiinnityksen nauloilla, ruuveilla tai liimalla, mikä lisää työvoimaa ja jättää kiinnitysreikiä muotin pintaan.

Kaatamisen jälkeinen leikkaus ja hionta

Kun kovettuneelle betonille, jota ei ole muodostettu viistenauhalla, vaaditaan viiste, urakoitsijat käyttävät timanttihiomalaikoilla varustettuja kulmahiomakoneita tai viisteillä varustettuja betonijyrsimiä. Tämä lähestymistapa on huomattavasti kalliimpi – laitekustannukset, työaika ja pölynhallinta laskevat yhteen. A 15 metrin juoksu kaatamisen yhteydessä muodostuneesta viistetystä reunasta maksaa noin 60–70 % vähemmän kuin jälkikovetushionnalla tuotettu vastaava reuna . Jälkivalumenetelmät on tyypillisesti varattu korjaustöihin tai muovausvirheiden korjaamiseen.

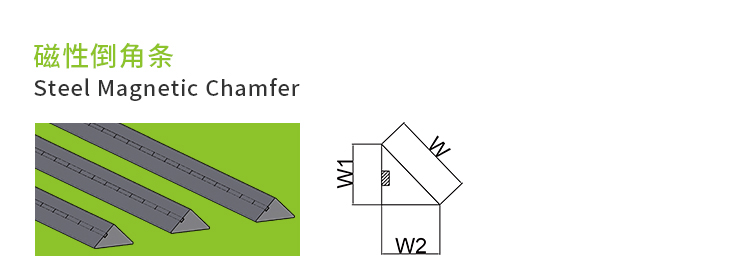

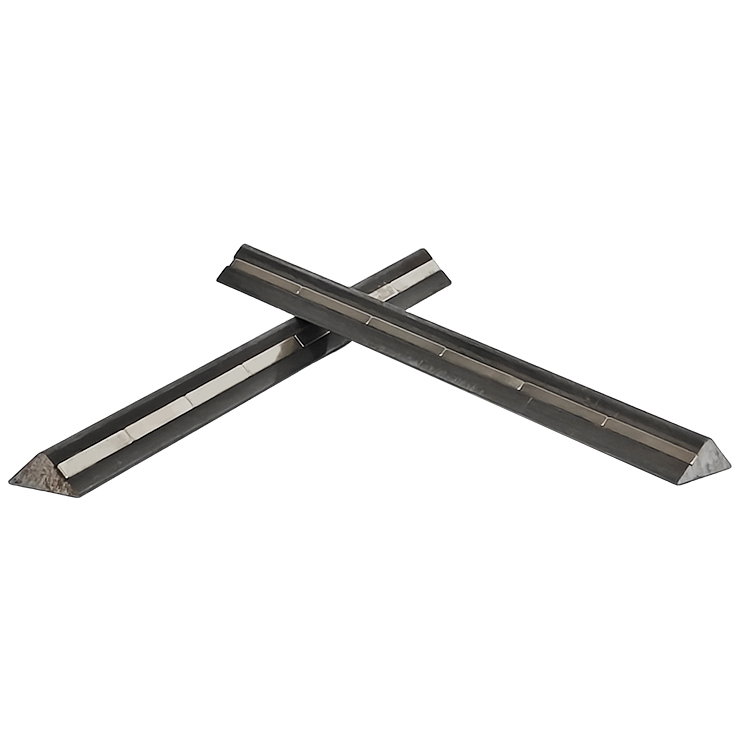

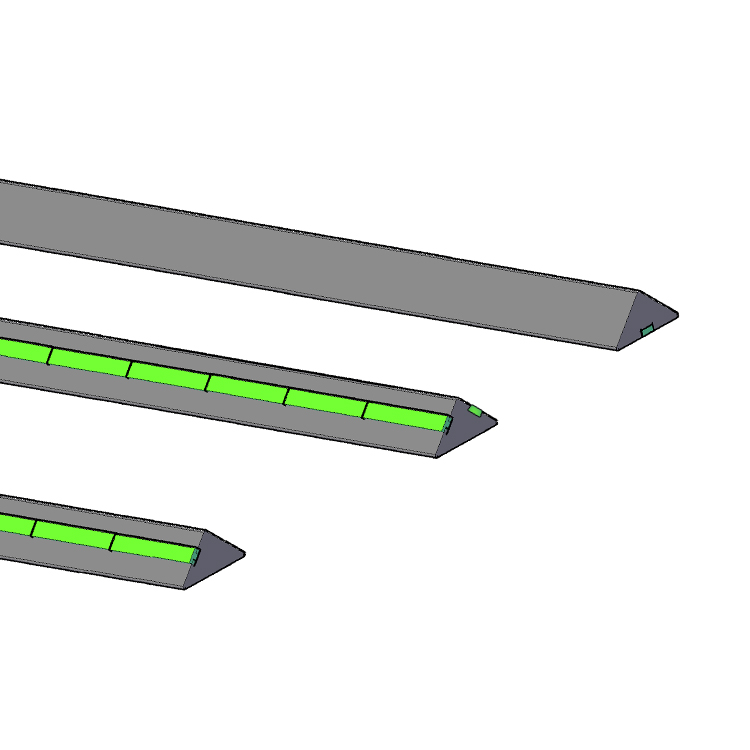

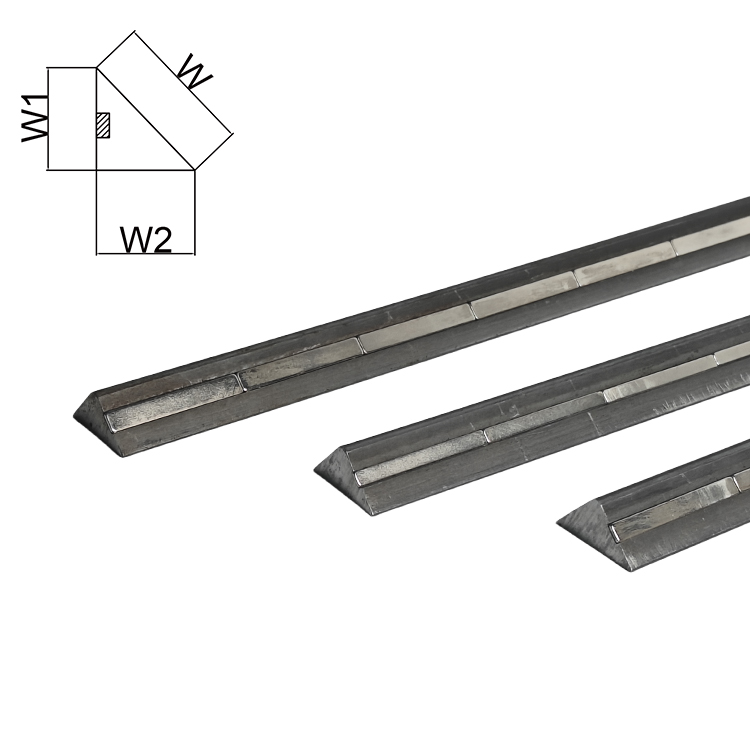

Magneettinen viiste Nauhat: Teräsmuottien ammattistandardi

Betonielementtien valmistuksessa ja paikan päällä teräsmuottityössä magneettisista viisteliuskoista on tullut vallitseva kiinnitysratkaisu. Magneettinen viistenauha on kolmion muotoinen viiste, jonka pohjaa pitkin on upotettu jatkuva ferriitti- tai neodyymimagneetti. Magneetti pitää nauhan tiukasti teräsmuottipintaa vasten ilman ruuveja, nauloja, pidikkeitä tai liimaa. Paikannus kestää sekunteja. Uudelleensijoittaminen on yhtä nopeaa.

Magneettisia viisteliuskoja voidaan käyttää uudelleen satojen valujaksojen aikana , minkä vuoksi niiden korkeammat yksikkökustannukset ovat merkityksettömiä, kun ne lasketaan käyttökohtaisesti. Laadukas magneettinen viistenauha PVC:stä tai kumista maksaa kolmesta viiteen kertaa enemmän kuin kertakäyttöinen vaahtomuovinauha, mutta jos se kestää 300 kaatoa – kohtuullinen luku hyvin hoidetulle nauhalle – kaatokohtainen hinta on murto-osa kertakäyttöisen vaihtoehdon hinnasta.

Kuinka magneettiset viistenauhat toimivat

Magneettisen viistenauhan runko on tyypillisesti valmistettu jäykästä PVC:stä, joustavasta kumista tai näiden yhdistelmästä. Kolmioprofiili sijaitsee teräsmuovin kulmassa ja tasainen pohjapinta koskettaa teräspintaa. Upotetut magneetit – yleensä 50-150 mm:n välein nauhaa pitkin – luovat pitovoiman, joka vastustaa sekä sivuttaisliikettä betonin tärinän aikana että pystysuuntaista liikettä valun aikana. Useimmat valmistajat valmistavat nauhoja vakiopituudet 1000mm, 1500mm ja 2000mm , jossa nivelet on liitetty yhteen pidempiä lenkkejä varten.

Magneetin spesifikaatiolla on väliä. Ferriittimagneetit ovat kustannustehokkaita ja toimivat hyvin tavallisissa tuotantoympäristöissä. Neodyymimagneetit (harvinaiset maametallit) tarjoavat huomattavasti vahvemman pidon – tärkeää, kun viistenauha sijoitetaan pystysuoralle tai yläpuoliselle muotopinnalle tai kun betoni sijoitetaan suurienergisiin sisäisiin täryttimiin, jotka luovat huomattavaa sivuttaista painetta muottielementteihin.

Pintakäsittelyn laatu

Yksi magneettisten viisteliuskojen selkeimmistä eduista vaahtovastaaviin verrattuna on pinnan viimeistely. Vaahto imee kosteutta ja voi jättää karkean, huokoisen koostumuksen viistetylle kasvoille. PVC- ja kumiset magneettinauhat tuottavat viisteelle tiheän, sileän viimeistelyn, joka vastaa tai ylittää viereisen muotoillun pinnan viimeistelyn. Tämä ero on ratkaiseva arkkitehtoniselle betonille, jossa pintavirheitä ei voida hyväksyä.

Viistenauhatyyppien vertailu: Käytännön yleiskatsaus

Oikean viistenauhan valinta riippuu muotin tyypistä, projektin mittakaavasta, tarvittavista uudelleenkäyttöjaksoista ja viimeistelymäärityksistä. Alla olevassa taulukossa on yhteenveto tärkeimmistä kompromisseista.

Vakioviisteiden koot ja milloin niitä käytetään

Viisteen mitat määritellään suorakulmaisen kolmion poikkileikkauksen jalan pituutena. "20 mm:n viiste" tarkoittaa, että kolmion molemmat jalat ovat 20 mm, mikä tuottaa 28 mm:n diagonaalisen pinnan 45 asteen kulmassa. Näin koon valinta yleensä vastaa sovellustyyppiä:

• 10 mm × 10 mm: Kevyt asuntotyöt, sisäkulmat seinissä ja pylväissä, joissa halutaan minimaalista paljastamista. Käytetään usein asuntorakentamisessa halkeamisriskin vähentämiseksi ilman ilmeistä visuaalista viistoa.
• 15mm × 15mm: Yleinen kaupallinen rakennusstandardi pylväille, palkkeille ja seinäreunuksille toimisto- ja kauppaprojekteissa. Tasapainottaa näkyvyyttä ja käytännöllisyyttä.
• 20mm × 20mm: Yleisimmin käytetty koko rakennus- ja rakennusbetonissa. Käytetään siltojen tukipinnoille, tukiseinille, teollisuuslattioille ja elementtielementeille. The 20 mm:n viiste on oletusmääritetty koko useimmissa kansallisissa betonisäännöissä kun tiettyä kokoa ei ole annettu.
• 25mm × 25mm: Infrastruktuurityöt, mukaan lukien tunnelit, alikulkukäytävät ja raskaat siviilityöt, joissa reunat ovat alttiina ajoneuvojen tai koneiden aiheuttamille iskukuormituksille.
• 30 mm × 30 mm ja enemmän: Arkkitehtoniset elementtijulkisivut, näkyvät kiviainespaneelit ja tunnusomaiset rakenneosat, joissa varjoviiva on tarkoituksellinen suunnitteluominaisuus. Käytetään myös aggressiivisissa ympäristöissä (meri-, kemiallinen altistuminen), joissa suurempi viiste siirtää kulman pois suurimman vaurioitumisalueen alueelta.

Myös epästandardeja profiileja on olemassa. Jotkut elementtivalmistajat käyttävät 1:2- tai 1:3-viistettä (matala viiste 45 asteen sijaan) luodakseen erilaisen varjoviivaefektin. Magneettisia viisteliuskoja on saatavilla näissä mukautetuissa profiileissa erikoismuottitoimittajilta, mutta toimitusajat ja vähimmäistilausmäärät ovat voimassa.

Viisteliuskojen oikea asennus: yleisiä virheitä ja niiden välttämistä

Viisteliuskojen virheellinen asennus on yksi tärkeimmistä muovatun betonin reunavirheiden syistä. Tuloksena olevat korjaukset – hionta, paikat, epoksitäytteet – maksavat paljon enemmän ajan ja materiaalien suhteen kuin asennuksen saaminen oikein alkuun. Seuraavat ovat yleisimmät sivustolla havaitut virheet.

Rako nauhan ja muotopinnan välillä

Jopa 1–2 mm:n rako viistenauhan pohjan ja muottipinnan välillä mahdollistaa sementtipastan vuotamisen alle tärinän aikana. Tuloksena on kovettuneen tahnan evä viisteen reunaa pitkin, joka on leikattava pois, mikä vahingoittaa tuoretta betonia prosessin aikana. Magneettisissa viisteliuskoissa tämä rako johtuu tyypillisesti magneetista, joka on menettänyt pitolujuutta tai roskia nauhan ja teräsmuodon välillä. Puhdista lomakkeen pinta teräsharjalla ennen liuskojen asettamista ja tarkista, että jokainen osa napsahtaa tiukasti terästä vasten ilman heilumista.

Väärin kohdistetut liitokset nauhaosien välillä

Kun kaksi viistenauhaosaa kohtaavat päästä päähän, mikä tahansa siirtymä – jopa 0,5 mm – luo näkyvän askelman valmiiseen viistettyyn reunaan. Magneettisten viisteliuskojen päiden liittäminen yhteen on yksinkertaista, koska magneetit pitävät asentonsa ilman ajautumista. Naulattujen PVC-nauhojen saumojen kohdistus vaatii enemmän huolellisuutta. Käytä suoraa reunaa, kun asetat osia, ja kiinnitä pieni pala teippiä liitoksen poikki ennen kaatamista, jotta tahna ei pääse tunkeutumaan.

Riittämätön vapautusagentti

Viistenauhat – erityisesti PVC- ja kumityypit – on päällystettävä muotinirrotusöljyllä ennen jokaista kaatoa. Tämän vaiheen ohittaminen tarkoittaa, että nauha kiinnittyy betonipintaan ja repii viistepinnan paloja irti kuorimisen aikana. Levitä ohut, tasainen kerros irrotusainetta viistenauhan pinnalle siveltimellä tai telalla, ei ruiskupistoolilla — Ruiskumaalauksella on taipumus jäädä sisäkulmat huomiotta ja vaakasuorille pinnoille jää altaita, jotka aiheuttavat pintavirheitä.

Nauhan siirtyminen tärinän aikana

Sisäiset betonitärittimet luovat merkittävää sivupainetta mihin tahansa muotissa olevaan kohtaan. Vaahtomuovinauhat, jotka ovat kiinni vain liimalla, voivat liikkua useita millimetrejä tärinän aikana, jolloin muodostuu aaltoileva tai väärin kohdistettu viiste. Magneettiset viistenauhat vastustavat tätä siirtymää tehokkaasti, kun magneetin pitovoima sovitetaan muodon suuntaukseen ja täryttimen ulostuloon. Korkeataajuiseen tärinään (yli 12 000 rpm) neodyymimagneettinauhat ovat parempia kuin ferriittimagneettinauhat, jotka eivät välttämättä tarjoa riittävää pitovoimaa pystypinnoille.

Sovellukset betonielementtien valmistuksessa

Betonielementituotannossa käytetään eniten magneettisia viisteliuskoja. Elementtirakenteet käyttävät tyypillisesti teräslava- tai pöytämuotoja, jotka konfiguroidaan uudelleen useita kertoja päivässä. Tässä ympäristössä magneettisten viisteliuskojen uudelleenasemoinnin nopeus ja helppous vaikuttavat suoraan tuotannon tehokkuuteen. Miehistö, joka käytti aiemmin 20 minuuttia vaahtomuoviviisteliuskojen naulaamiseen muottia kohden, voi asettaa ja sijoittaa magneettiset viistenauhat samaan muotiin alle 5 minuutissa.

Esivalmistettuja elementtejä, joissa on rutiininomaisesti viistetyt reunat, ovat:

• Pilarit ja pilaripohjat monikerroksisiin rakenteisiin
• Seinäpaneelit asuin-, liike- ja teollisuusrakennuksiin
• Portaiden jalkalistat ja yksittäiset porrasaskelmat
• Siltapalkit (I-palkit, U-palkit, laatikkopalkit)
• Tunnelin vuoraussegmentit, joissa viistetyt reunat helpottavat renkaan asennusta ja tiivisteen kiinnitystä
• Tukiseinälohkot ja meluestepaneelit
• Arkkitehtoniset verhouspaneelit, joissa varjoviiva on design-elementti

Erityisesti tunnelisegmenttien tuotannossa viistetyt reunat palvelevat rakenteellista tarkoitusta kuin estetiikkaa. Viiste luo upotetun uran, kun kaksi segmenttiä asetetaan vierekkäin, ja tämä ura voidaan täyttää tiivisteellä tai laastilla toissijaisen vesitiivisteen aikaansaamiseksi. Useimmat tunnelin segmenttien tekniset tiedot vaativat vähintään 20 mm × 20 mm viisteen kaikissa pituus- ja kehäliitoksissa juuri tästä syystä.

Viistetyt reunat ja betonin kestävyys

Kestävyysargumentti viistettyjen reunojen puolesta tukee hyvin käytännön havainnointia ja materiaalitiedettä. Terävät 90 asteen betonikulmat ovat luonnostaan ​​haavoittuvia, koska kulman kärjessä oleva betoni on tuettu vain kahdelta puolelta kolmen sijaan. Kun tämä huonosti tuettu kulma altistuu iskuille, lämpökierroksille tai vahvistuskorroosiolle, se halkeilee ensin.

Lämpöpyöräily on erityisen aggressiivista paljaissa kulmissa. Betoni laajenee ja kutistuu lämpötilan muutoksen myötä. Kulma on kohta, jossa kaksi pintaa kohtaavat suurimmassa valotuskulmassa, mikä luo kaksisuuntaisen lämpöjännityksen. Tämä syklinen rasitus aiheuttaa ulkona vuosien aikana mikrohalkeilua, joka etenee näkyväksi halkeiluksi. Pysäköintirakennepilareista tehdyt tutkimukset osoittavat, että viistetyt reunat vähentävät kulmien halkeilua 40–60 % 20 vuoden huoltojakson aikana. verrattuna vastaaviin teräväreunaisiin pylväisiin samassa ympäristössä.

Teräsbetonissa peitteen syvyys terävässä kulmassa on geometrisesti pienempi kuin nimellispeite mitattuna kohtisuorassa tasaiseen pintaan nähden. 30 mm:n kansi tasaisella seinäpinnalla voi pienentyä tehokkaasti 21 mm:iin neliömäisessä kulmassa lähimpään raudoitustankoon mitattuna. Kulman viisto siirtää paljastetun pinnan fyysisesti pois raudoituksesta ja palauttaa tehokkaan peitteen. Tästä syystä monet kestävyyteen keskittyvät betonikoodit – mukaan lukien BS EN 13670 Euroopassa – vaativat nimenomaisesti viistettyjä reunoja rakennebetonissa altistusluokissa XC3, XC4, XD2 ja sitä korkeammissa.

Oikean magneettisen viistenauhan valitseminen projektiisi

Kaikki magneettiset viistenauhat eivät toimi yhtä hyvin. Seuraavien tekijöiden tulisi ohjata esivalmistettujen ja in situ teräsmuottisovellusten määrittelyä ja ostopäätöksiä.

Magneetin tyyppi ja pitovoima

Vaakavalussa (nauha on tasaisella teräspöydällä) riittävät yleensä ferriittimagneetit, joiden pitovoima on 10–15 N per magneetti. Pystysuuntaisille muotopinnoille tai korkean energian tärinää käyttäville muotteille määritä neodyymimagneettiset viistenauhat, joiden pitovoimat ovat 25–50 N per magneetti. Jotkut valmistajat julkaisevat vetovoimatiedot nauhametriä kohden – hyödyllinen vertaileva mittari. Etsi vähintään 150 N nauhametriä kohti pystysuoraan pintaan .

Rungon materiaali: PVC vs kumi

Magneettiset PVC-viistenauhat ovat kovempia ja mitoiltaan vakaampia, minkä vuoksi ne sopivat erittäin tarkkaa reunageometriaa vaativiin sovelluksiin – esimerkiksi arkkitehtuurielementteihin. Magneettiset kumiset viistenauhat ovat joustavampia, joten ne voivat seurata pieniä kaarevia tai epätasaisia ​​pintoja jättämättä rakoja. Kumilla on myös taipumus vapautua puhtaammin betonipinnasta kuorinnan aikana, mikä vähentää pintavaurioiden riskiä. Suuren volyymin tuotannossa kumiset magneettiset viistenauhat tarjoavat usein paremman nauhan käyttöiän, koska niiden joustavuus vähentää rasitusta magneetti-runko-rajapinnassa muotojen poiston aikana.

Lämpötilankestävyys

Elementtitehtaissa käytetään usein höyrykovetusta lujuuden kasvun nopeuttamiseksi. Höyrykovetuslämpötilat (tyypillisesti 50–70 °C) eivät vaikuta merkittävästi ferriittimagneetin vakiolujuuteen. kuitenkin neodyymimagneetit alkavat menettää pysyvää magnetointiaan noin 80 °C:ssa , mikä tarkoittaa, että ne eivät sovellu korkean lämpötilan nopeutettuihin kovetussykleihin ilman, että valmistaja on vahvistanut korkean lämpötilan mitoituslaatua. Ilmoita tämä vaatimus nimenomaisesti, kun tilaat magneettisia viisteliuskoja höyrykovettuneita elementtejä varten.

Kulma- ja päätykappaleet

Hyvissä magneettisissa viistenauhajärjestelmissä on tarkoitukseen tehdyt kulmakappaleet – 90 asteen sisä- ja ulkokulmat – joiden avulla viiste voi kietoutua pilarin kulmien ympärille ilman, että rumia viisteisiä liitoksia leikataan paikan päällä. Nämä kulmakappaleet tulisi määrittää osaksi järjestelmää, eikä niitä valmistettava leikatuista pituuksista, koska paikan päällä leikatut liitokset ovat yleinen tahnavuodon ja reunavirheiden lähde.

Viistetty reuna betoni arkkitehtuuri- ja suunnittelukontekstissa

Arkkitehtonisessa betonissa – jota joskus kutsutaan myös tasapinnaiseksi betoniksi tai béton brutiksi – viistetty reuna on tarkoituksellinen esteettinen työkalu sekä käytännöllinen työkalu. Viistenauhan luoma varjoviiva artikuloi pintaa, määrittelee elementin geometrian ja antaa massabetonimuodoille hienostuneen, muotoillun laadun, jota tasaisista neliömäisistä reunoista puuttuu.

Arkkitehdit, jotka työskentelevät paljasbetonin perinteen mukaisesti – Le Corbusierin Unité d'Habitationista nykyaikaisiin Tadao Ando -projekteihin – ovat käyttäneet viisteviivoja ohjatakseen valon lukemista betonipintojen poikki. A 25 mm viiste luo noin 35 mm leveän varjoviivan haravoinneissa valaistusolosuhteissa, mikä riittää selkeästi päivänvalossa näkyvään julkisivuun. 10 mm:n viiste on hieno viiva, hienovaraisempi ja sopiva sisäpinnoille, joilla valotasot ja katseluetäisyydet ovat erilaisia.

Arkkitehtonisessa elementtivalossa viisteen syvyyden ja sijainnin yhdenmukaisuus satojen tai tuhansien identtisten paneelien välillä on ratkaisevan tärkeää. Kaikki nauhan asennon vaihtelut aiheuttavat näkyviä kohdistusvirheitä paneeleja asennettaessa. Magneettiset viistenauhat mahdollistavat nopean ja toistettavan paikantamisen teräsmuovin viitemerkkeihin mahdollistavat tämän yhtenäisyyden tuotantomittakaavassa siten, että naulattu tai liimattu nauha ei yksinkertaisesti sovi yhteen luotettavasti.

Jotkut arkkitehdit määrittävät värillisiä viisteliuskoja - tyypillisesti PVC-runkoa kiinteällä pigmentillä - luodakseen tarkoituksellisen värikontrastin viisteessä. Tämä on epätavallinen, mutta tehokas tekniikka vahvan visuaalisen niveltymisen luomiseen suurissa paneelijulkisivuissa. Vakiomagneettisia viisteliuskoja on saatavana harmaana, mustana ja toisinaan valkoisena tärkeimmiltä toimittajilta, tilauksesta räätälöityjä värejä.

Magneettisten viisteliuskojen huolto ja uudelleenkäyttö

Jotta magneettisilla viisteliuskoilla saavutetaan mahdollisimman pitkä käyttöikä, tarvitaan johdonmukainen huoltorutiini. Liuskat, jotka heitetään roskiin kaatojen välillä, keräävät betonijäämiä, kärsivät magneettivaurioita ja aiheuttavat pintanaarmuja, jotka siirtyvät betonin pintaan.

1. Puhdista välittömästi kuorinnan jälkeen. Liuskan pinnalla olevat betonijäämät on helppo poistaa tuoreena ja erittäin vaikea kovettumisen jälkeen. Käytä muovikaavinta – ei metallityökalua, joka naarmuta PVC- tai kumirunkoa – ja huuhtele vedellä.
2. Tarkasta magneettiryhmä. Vie teräslevy nauhan pohjaa pitkin puhdistuksen jälkeen. Mikä tahansa osa, joka ei pidä tiukasti, tarkoittaa viallista tai siirtymää magneettia. Toimittaja voi joskus korjata yksittäiset magneettivirheet; nauhat, joissa on useita magneettivikoja, tulee poistaa käytöstä.
3. Varastoi vaakatasossa. Nauhojen pinoaminen pystysuoraan tai seiniä vasten nojaaminen aiheuttaa pitkäaikaista vääntymistä erityisesti PVC-nauhoissa. Säilytä tasaisena merkittyihin hyllyihin profiilikoon mukaan järjestettyinä.
4. Levitä irrotusainetta ennen jokaista kaatoa. Levitä uusi kerros irrotusainetta myös puhdistuksen jälkeen sekä nauhan kolmiomaiselle pinnalle että pohjapinnalle, joka koskettaa teräsmuottia. Tämä suojaa sekä nauhan pintaa että helpottaa muotojen poistamista.
5. Kirjaa käyttöjaksot. Suuren volyymin elementtirakenteissa valujen määrän seuranta nauhasarjaa kohti mahdollistaa ennakoivan vaihdon ennen kuin pinnan huononeminen alkaa vaikuttaa valmiin betonin laatuun. Useimmat valmistajat suosittelevat nauhojen vaihtamista 80 %:ssa niiden nimellisestä uudelleenkäyttöjaksosta sen sijaan, että odotat näkyvää epäonnistumista.

Kustannusanalyysi: magneettiset viistenauhat vs. perinteiset menetelmät

Realistisessa kustannusvertailussa on otettava huomioon materiaalikustannukset, asennuksen ja poiston työaika, nauhan vaihtotiheys ja mahdolliset vian korjaamisesta aiheutuvat lisäkustannukset. Seuraava esimerkki käyttää hypoteettista elementtivalmistuslaitosta, joka valaa 50 pilarielementtiä viikossa, joista jokainen vaatii 12 lineaarimetriä 20 mm:n viistenauhaa.

Yllä olevat numerot osoittavat sen magneettisten viisteliuskojen korkeammat yksikkökustannukset kompensoivat kokonaan ensimmäisen tuotantovuoden työvoimasäästöt . Jatkuvat vuosittaiset säästöt työvoiman vähenemisestä ja vikojen korjaamisesta ovat huomattavia. 50 elementtiä viikossa tuottavassa laitoksessa vaihtaminen vaahtomuovista magneettisiin viisteliuskoihin voi realistisesti säästää yli 15 000 dollaria vuodessa suorissa kuluissa – ennen kuin huomioidaan parantuneen laadun ja vähentyneen asiakkaiden hylkäysprosentin.

Viistettyjen reunojen koodi- ja määritysvaatimukset

Viistetyt reunat eivät aina ole valinnaisia. Useat yleisesti käytetyt koodit ja spesifikaatiot asettavat viistevaatimuksia rakennebetonille.

• ACI 301 (USA): Edellyttää, että kaikki muokatun betonin esillä olevat kulmat saavat viisteen tai säteen, ellei toisin mainita. Oletusviisteen koko, jos sitä ei ole määritetty, on ¾ tuumaa (noin 19 mm).
• BS EN 13670 (Eurooppa): Määrittää viistevaatimukset betonille altistusluokissa XC3 ja sitä korkeammissa, vähintään 15 mm:n viisteellä kaikissa paljaissa rakenteiden reunoissa kohtalaisista tai vaikeista ympäristöistä.
• AS 3610 (Australia): Muottistandardi, joka edellyttää viisteliuskoja tai vastaavia kaikissa ulkopuolisissa kulmissa, elleivät suunnittelupiirustukset erikseen salli neliömäisiä reunoja.
• ASSHTO LRFD Bridge Design (USA): Vaatii vähintään 25 mm viisteen kaikilla siltabetonin näkyvillä reunoilla XS- ja XD-altistusolosuhteissa.
• CIRIA C660 / C766 (Iso-Britannia): Betonin varhaista lämpöhalkeilua koskevissa ohjeasiakirjoissa suositellaan viistettyjä reunoja vähentämään jännityksen keskittymisvaikutuksia muotokulmissa – tämä on tekijä varhaisessa lämpöhalkeilun alkamisessa.

Kun tarkastelet hankespesifikaatioita, tarkista sekä rakennepiirustuksista että projektispesifikaatioista muodostusvaatimukset. Ei ole epätavallista, että viistevaatimukset näkyvät eritelmässä, mutta niitä ei ole mitoitettu piirustuksiin, jolloin urakoitsijan on vahvistettava suunniteltu koko suunnittelijalta ennen muovausmateriaalien tilaamista.
