Betonielementtien nostojärjestelmä

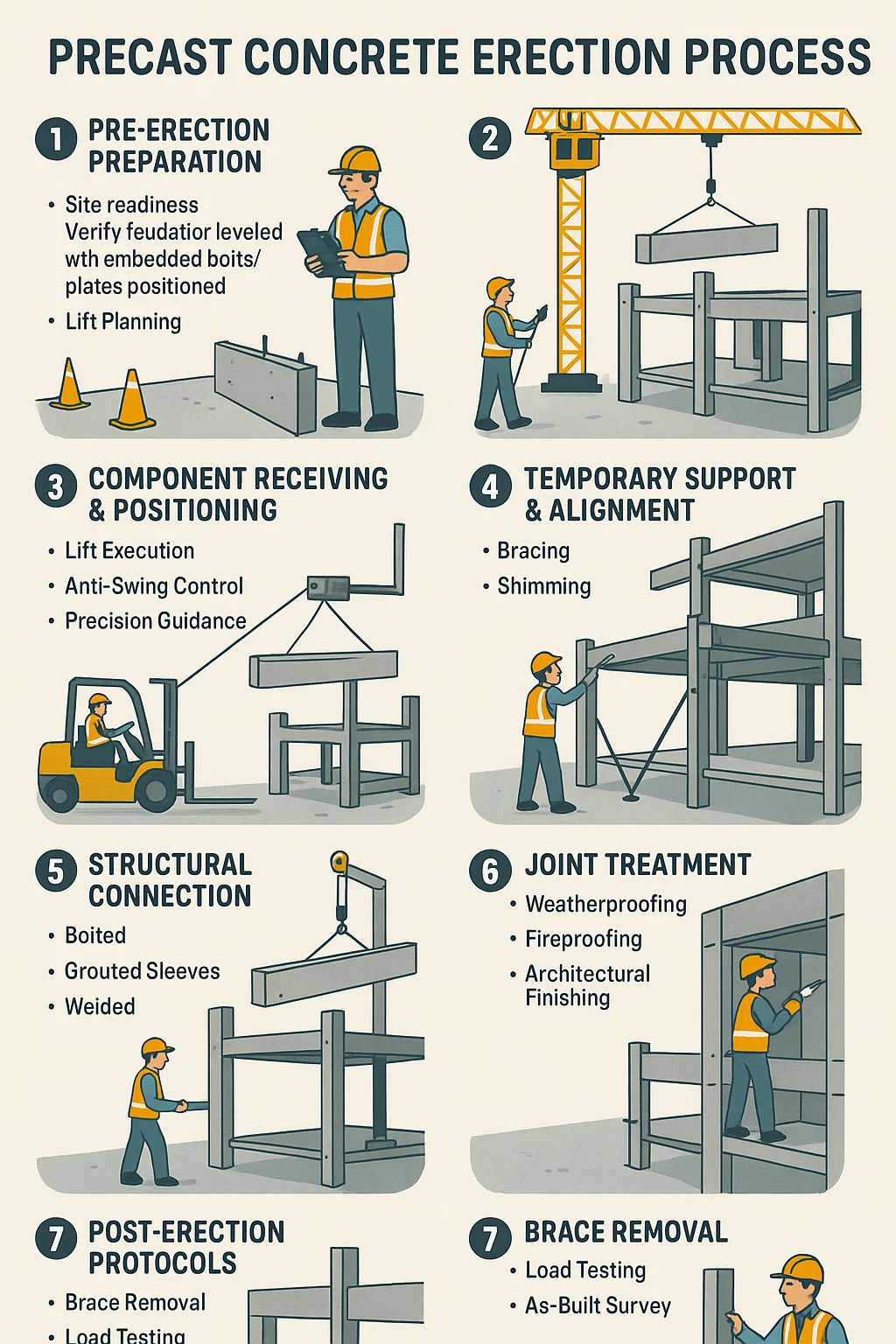

Betonielementtien asennusprosessi
1. Valmistelu ennen asennusta
Kohteen valmius: Varmista, että perustukset ovat tasaiset upotetuilla pulteilla/levyillä, jotka on asetettu oikein.
Hissin suunnittelu: Järjestyskomponenttien asennus (esim. pilarit → palkit → laatat).
Turvavyöhyke: Barrikadialueet nosturikäytössä; määrittää signaloijat.
2. Komponenttien vastaanotto ja paikannus
Asennusvaiheet: Sijoita yksiköt lähelle asennuskohtia trukkeja/trukkeja käyttämällä.
Takilan asennus: Kiinnitä nostopalat elementtielementteihin valettuihin nostokappaleisiin.
Nosturin valinta: Asenna torni- tai mobiilinosturit, jotka vastaavat paino-/sädevaatimuksia.
3. Nosto ja ohjailu
Noston suoritus: Nosta yksiköitä pystysuoraan esteiden poistamiseksi ja käännä sitten paikoilleen.
Anti-Swing Control: Käytä merkkiköysiä vakauttaaksesi elementtejä tuulen tai liikkeen aikana.
Tarkkuusopastus: Signaalit ohjaavat nosturin käyttäjiä radion välityksellä; laserit varmistavat kohdistuksen.
4. Väliaikainen tuki ja kohdistaminen
Jäykistys: Asenna säädettävät terästuet pitämään seinien/pylväiden luotia.
Välilevyt: Aseta teräs- tai polymeerilevyt laakereihin suunnittelun korkeuden saavuttamiseksi.
Toleranssitarkistukset: Vahvista sijainti ±3 mm:n etäisyydellä mittausinstrumenteilla.
5. Rakenteellinen yhteys
| Yhteystyyppi | menetelmä | Tarkoitus |
|---|---|---|
| Pultattu | Kiristä lujat pultit teräslevyjen läpi | Välitön kuorman siirto |
| Saumatut hihat | Ruiskuta sementtilaastia raudoitusholkkiin | Luo monoliittisen lujuuden |
| Hitsattu | Hitsaa upotetut levyt tai raudoituspäät | Pysyvä seisminen vastustuskyky |
| Mekaaniset liittimet | Kierretangon liittimet | Nopeat sarakkeiden väliset liitokset |
6. Yhteinen hoito
Säänkesto: Asenna tukitankojen silikonitiiviste paneelien liitoksiin.
Palonsuojaus: Pakkaa mineraalivillaa lattiasta seinään ulottuviin rakoihin paloluokituksia varten.
Arkkitehtoninen viimeistely: Käytä värisovitettua viimeistelyä: Levitä värisovitettua laastia tai laastia näkyville saumoille.
7. Asennuksen jälkeiset protokollat
Tukien poisto: Irrota väliaikaiset tuet vasta, kun liitokset ovat vahvistuneet.
Kuormitustestaus: Tarkista rakenteen eheys (esim. aseta testikuormitukset palkkeihin).
As-Built Survey: Dokumentoi lopulliset paikat kiinteistönhoitotietueita varten.
